描述：

Chrontel CH7034B专为需要连接LCD显示器、高清电视（HDTV）或RGB（VGA）监视器的便携式系统设计。

凭借其先进的视频编码器、灵活的缩放引擎和易于配置的视频接口，CH7034B满足了制造商的产品显示要求，

并降低了开发成本和上市时间。

CH7034B提供模拟RGB和YPrPb输出，允许系统在HDTV/RGB监视器上显示高清媒体内容。该设备符合EIA770-3

和SMPTE 274M/293M/296M标准，并支持高达1080p的HDTV分辨率。三个高性能的10位DAC可用于HDTV显示

或VGA输出。如果RGB监视器需要，CH7034B具有生成复合同步信号的能力。为了支持带有LCD显示器的便携式计算机，CH7034B集成了一个单通道18位输出LVDS发射器。片上抖动功能可用

于将24位颜色转换为18位颜色LCD面板。CH7034B的LVDS驱动程序支持两个流行的LVDS标准：OpenLDI和VESA

SPWG。首选标准及其显示时序可以通过设备的寄存器在系统通电时进行配置。

CH7034B配备了面板保护机制，如果输入数据丢失或不稳定，可以立即关闭LCD。面板开关序列和背光控制可以

通过编程内部寄存器进行配置。此外，内置的PWM功能可用于实现LCD面板的数字调光。

CH7034B将广泛的输入格式转换为HDTV/VGA输出和LVDS显示。RGB数据格式如16位5:6:5、18位6:6:6或24位

8:8:8通过设备的24位总线进入。在YCrCb格式中，CH7034B的颜色空间转换器支持24位4:4:4数据或16位4:2:2。

设备的视频捕获块还具有支持80/86 MPU接口的选项。输入视频信号可以是交错或非交错的数据格式。

借助嵌入的高速SDRAM，CH7034B可以帮助制造商设计产品以实现同时LVDS和HDTV/VGA显示。由于先进的缩

放器，输入LCD数据的低分辨率或减少帧率可以转换为高质量的HDTV或VGA显示，不会给处理器增加额外负担。

此外，利用帧缓冲区的优势，缩放器还可以执行其他图像处理操作，包括调整大小和旋转。

特征：

• 支持多种输出显示格式，包括组件YPrPb（高清电视）、LVDS和模拟RGB（VGA）

• 三个10位高速DAC

• 支持高达1080p的高清电视输出

• 模拟RGB（VGA）支持高达1920x1080分辨率

• 单通道LVDS 18位发射器支持输入分辨率达到1366x768

• 同时支持从VGA/高清电视和LVDS接口输出缩放和旁路视频流

• 支持面板保护、电源排序和背光开关。PWM可用于控制LCD亮度

• 具备TV/显示器连接检测能力。DAC可以通过编程内部寄存器关闭

• 芯片内置SDRAM帧缓冲区以支持帧率转换

• 可编程自适应消频闪滤波器

• 支持8/12/16/18/24位并行接口输入，适用于RGB格式或YCbCr格式（ITU-R 656或ITU-R 601）。也支持80/86 MPU接口和DE仅模式

• 支持高达1366x768的广泛输入分辨率（例如640x480、720x480、720x576、800x600、1024x600、1024x768、1280x800等）

• 支持图像显示旋转90/180/270度或在水平/垂直位置翻转

• 支持像素级色彩增强，用于调整高清电视的亮度、对比度、色调和饱和度

• 水平/垂直位置可通过串口编程调整

• 支持高达165 MHz的像素时钟输入频率

• 灵活的晶振或振荡器输入频率（2.3MHz至64MHz）

• IO供电电压范围为1.2V至3.3V，SPC/SPD供电电压范围为1.8V至3.3V

• 可编程电源管理

• 设备完全可通过串口编程，或自动从Chrontel引导ROM（CH9904）加载固件

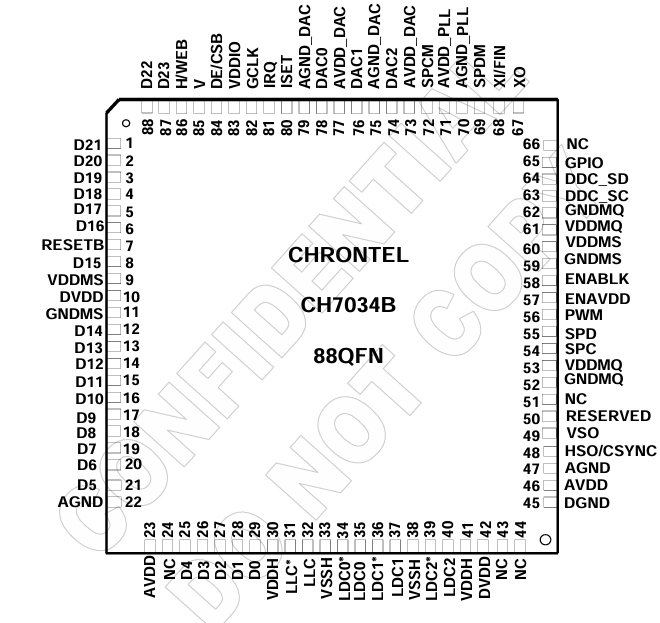

• 提供88引脚QFN封装

应用：

• 移动互联网设备

• 智能本/电子书

• 平板电脑

•  可携带DVD播放器

• 扩展坞
