描述

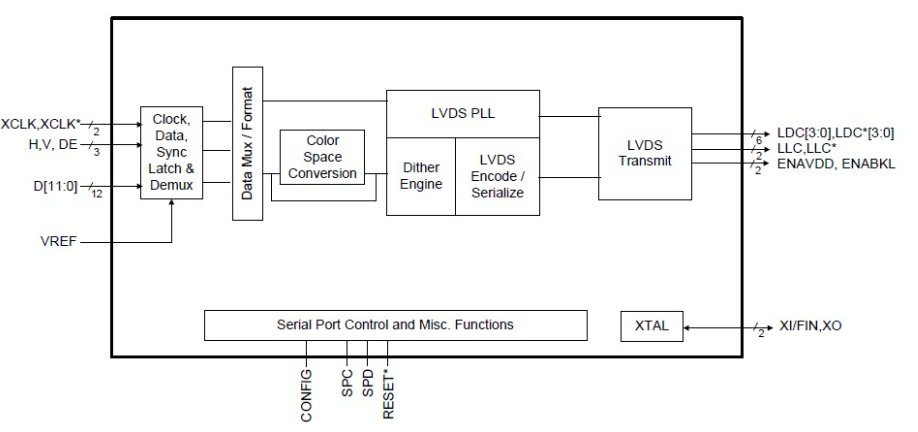

CH7304 是一款显示控制器器件，通过一个 12 位宽可变电压（1.1V 至 3.3V）端口接受图形数据流。数据流通过

LVDS发射器输出到LCD面板。通过单个LVDS链路，每秒最多可输出100M像素。

LVDS发射器支持24位面板;它还包括一个可编程抖动功能，用于支持 18 位面板。数据被编码为常用格式，包括

OpenLDI 和 SPWG 规范中详述的格式。在四个差分通道上输出串行化数据。

特征

单 LVDS 变送器

支持高达 100M 像素/秒的像素速率

支持高达 SXGA 分辨率 （1208 x 1024）

LVDS 低抖动 PLL

LVDS 24 位或 18 位输出

用于 18 位输出的 2D 抖动引擎

面板保护和掉电排序

可编程电源管理

通过串行端口完全可编程

完整的 Windows 和 DOS 驱动程序支持

可变电压接口与图形设备

采用 64 引脚 LQFP 封装

规格

• 输入接口 DVO ， TTL/数字 RGB， TTL/YCbCr
• 输出接口LVDS
• 音频接口 否
• 其他功能 否
•
