描述：

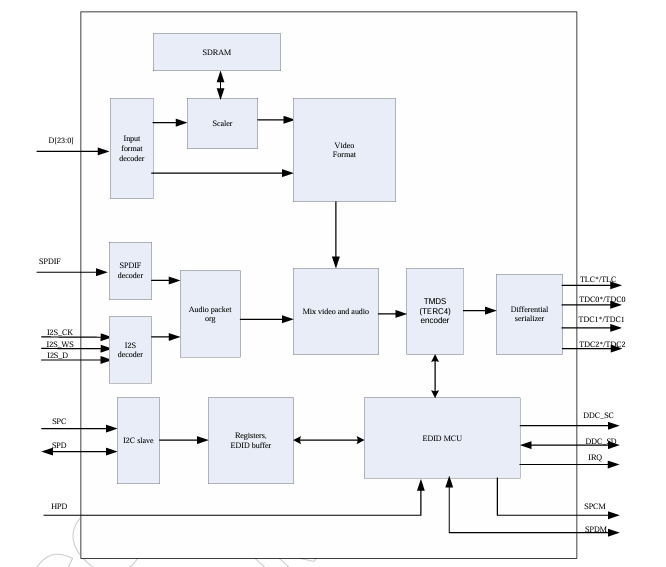

Chrontel CH7035B专为需要多种高清内容显示格式的消费电子设备和PC市场设计。凭借其先进的视频编码器、

灵活的缩放引擎和易于配置的音频接口，CH7035B满足制造商的产品显示要求，并降低其开发成本和上市时间。

CH7035B的24位并行总线接受来自图形控制器的广泛输入数据格式。内置视频端口支持8/12/16/18/24位数据接

口以及80/86 MPU接口。视频格式转换模块能够将数字RGB-565、RGB-666、RGB-888或YCrCb（ITU-R 656，

ITU-R 601）信号转换为DVI信号，并结合音频流。设备的视频捕获块支持高达1366x768的输入显示分辨率，可以

是隔行或非隔行时序。

CH7035B集成了高速SDRAM，帮助制造商设计产品以实现同时的LCD和DVI显示。设备中的缩放器采用先进的帧

率转换技术，从SDRAM帧缓冲区获取LCD数据，并将原始显示分辨率提升至1080p DVI显示。此外，CH7035B提

供额外的图像处理功能，包括图像旋转，可以通过编程内部寄存器实现。

该设备支持SPDIF和双通道I²S数字音频输入。其高保真音频解码引擎具有高达192k/2ch的采样音频频率能力。

SPDIF支持PCM编码数据和压缩音频，包括杜比数字和DTS。

CH7035B具有图像增强功能，可以精细调整亮度、对比度、色相和饱和度到像素级别。

当HPD信号被断言时，CH7035B将自动向处理器生成中断。内置的DDC端口可以通过处理器编程的寄存器读取

DVI显示器上的EDID数据。

特征

• 支持高达1080p的DVI编码器

• SPDIF音频接口支持16位或20位立体声音频数据，最高可达192kHz/2通道

• 支持2通道I2S数字音频输入，最高可达24位数据流（32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz和192kHz）

• DDC主控用于读取EDID

• 支持DVI热插拔检测

• 片上帧缓冲区支持帧率转换，为图形控制器提供视频定时输出的灵活性

• 高级缩放引擎用于将输入分辨率放大或缩小至DVI显示的1080p

• 支持8/12/16/18/24位并行接口输入，适用于RGB格式（RGB-565、RGB-666或RGB-888等）或YCrCb格式（ITU-R 656或ITU-R 601）。还支持80/86 MPU接口和DE仅模式

• 支持高达1366x768的广泛输入分辨率（例如640x480、720x480、720x576、800x600、1024x600、1024x768、1280x800等）

• 支持图像显示旋转90/180/270度或在水平/垂直方向翻转

• 像素时钟输入频率支持高达165MHz

• IO供电电压范围从1.2V到3.3V，SPC/SPD供电电压范围从1.8V到3.3V

• 可编程电源管理

• 设备可通过串口完全编程，或自动从Chrontel引导ROM（CH9904）加载固件

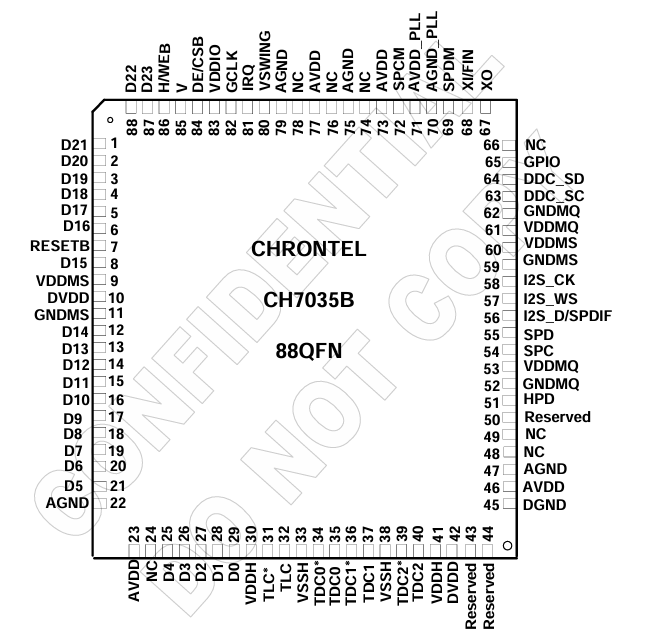

• 采用88引脚QFN封装

应用领域：移动电话/平板设备、智能本/超极本、数码相机、DVD播放器或录像机、便携式媒体播放器
