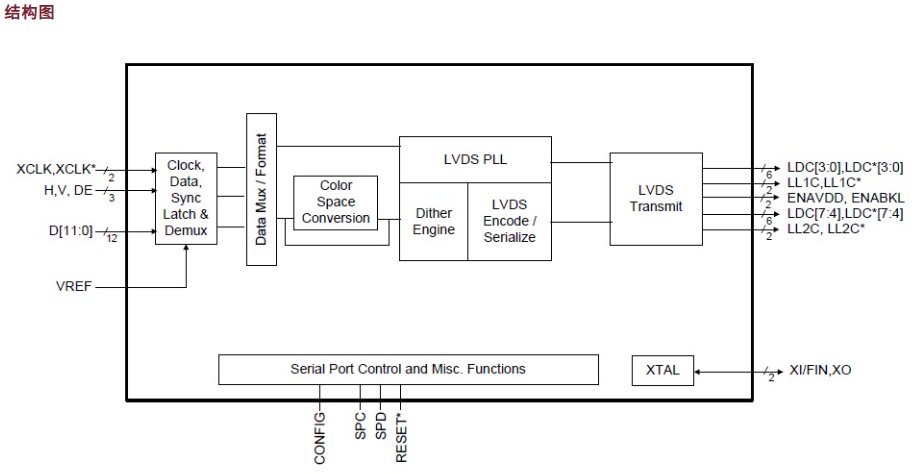

CH7305A是一个显示控制器设备，它通过一个 12 位宽可变电压（1.1V 至 3.3V）端口接受图形数据流。数据流通过LVDS发射器输出到LCD面板。通过单或双 LVDS 链路可输出最大每秒 165M 像素。

LVDS发射器支持24位面板;它还包括一个可编程抖动功能，用于支持 18 位面板。数据被编码为常用格式，包括 OpenLDI 和 SPWG 规范中详述的格式。在四个或八个差分通道上输出串行化数据。

特征

• 单/双 LVDS 变送器

• 支持高达 165M 像素/秒的像素速率

• 支持高达 UXGA 分辨率 （1600 x 1200）

• LVDS 低抖动 PLL

• LVDS 24 位或 18 位输出

• 用于 18 位输出的 2D 抖动引擎

• 面板保护和掉电排序

• 可编程电源管理

• 通过串行端口完全可编程

• 完整的 Windows 和 DOS 驱动程序支持

• 可变电压接口与图形设备

• 采用 64 引脚 LQFP 封装
