Chrontel CH7053A 专为需要多种高清内容显示格式的消费电子设备和 PC 市场而设计。凭借其先进的视频编码器、灵活的缩放引擎和易于配置的音频接口，该CH7053A满足制造商的产品显示要求，并降低其开发成本和上市时间。

该设备的颜色格式转换器支持高质量的高带宽未压缩视频，如 DVI 和 YPrPb 组件或传统 VGA 模拟显示器。这 3 个高性能 10 位 DAC 可用于 HDTV 显示或 VGA 输出，具体取决于制造商的产品规格。该器件符合EIA770-3和SMPTE 274M/293M/296M标准，支持高达1080p的HDTV分辨率。如果 RGB 监视器需要，CH7053A 能够生成复合同步。

CH7053A的 24 位并行总线接受来自图形控制器的各种输入数据格式。内置视频端口支持8/12/16/18/24位数据接口以及80/86 MPU接口。视频格式转换模块能够将数字RGB-565、RGB-666、RGB-888或YCrCb（ITU-R 656、ITU-R 601）信号转换为DVI信号，并结合音频流。输入数字信号也可以通过 HDTV 或 VGA 模拟输出的 DAC 进行转换。

该CH7053A支持SPDIF和2通道I²S数字音频输入。其高保真音频解码器引擎能够采样高达 192k/2ch 的音频频率。SPIDF 支持 PCM 编码数据和压缩音频，包括杜比数字和 DTS。

该CH7053A具有图像增强功能，可以将亮度、对比度、色调和饱和度微调到像素级别。

特征

• DVI 发射器支持高达 1080p

• DVI 热插拔检测

• 支持高达 1080p 的分量 YPrPb （HDTV） 和高达 1920x1080 分辨率的模拟 RGB （VGA） 显示器

• 同时支持 DVI 和 VGA/HDTV 输出

• 三个10位高速DAC

• SPDIF 音频接口支持 16 位或 20 位立体声数据，最高可达 192kHz/2 通道

• 支持2通道I2S数字音频输入，最高可达24位数据流（32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz和192kHz）

• 电视/显示器连接检测功能。DAC可以通过编程内部寄存器来关闭

• 像素级色彩增强，用于 HDTV 输出的亮度、对比度、色调和饱和度调整

• 支持RGB格式（RGB-565、RGB-666或RGB-888等）或YCrCb格式（ITU-R 656或ITU-R 601）的8/12/16/18/24位并行接口输入。还支持 80/86 MPU 接口和仅 DE 模式。

• 像素时钟输入频率支持高达 165MHz

• IO 电源电压为 1.2V 至 3.3V，SPC/SPD 电源电压为 1.8V 至 3.3V。

• 可编程电源管理

• 设备可通过串行端口完全编程

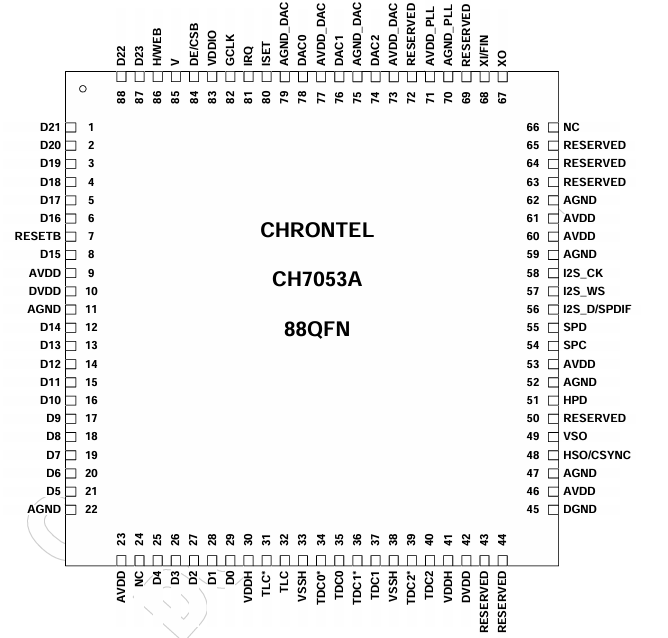

• 采用 88 引脚 QFN 封装

应用

 媒体互联网设备

 媒体存储盒

 智能书

 数字视频播放器

 数字视频录像机

 可携带媒体播放器
