Chrontel CH7038B 是一款创新的显示器 专为嵌入式系统、消费电子产品设计的接口产品 以及多个高清之间的转换的计算 需要视频/音频格式。内置多差分 接收器和发射器、灵活的缩放/叠加引擎和 易于使用的音频接口，CH7038B可以驱动 LCD 面板通过 单通道或双通道 LVDS/TTL 接口或 1/2 通道 DisplayPort接口。它还可以同时输出到外部 使用 HDMI/DVI、YPbPr、VGA、CVBS 或 S-Video.该设备将帮助制造商减少设计 成本，加快上市时间并扩展产品功能以获得更好的效果 用户体验。

CH7038B有四个 输入和四个输出端口，支持多种显示标准。一些 端口与不同的信号类型进行多路复用，以减少引脚数。 例如，可以对 24 位宽数字端口进行编程以接收 LVDS 或 TTL 信号，并支持各种格式，如 RGB、BT1120、 BT656等，而8位口可以接受HDMI或BT656输入。2 Lane DP / eDP 端口因其高数据传输速率而独立。

这 低速 SPI 端口可以连接到外部微控制器以 显示有选择地刷新的数据。强大的每像素缩放器引擎是 集成在CH7038B内。连同其堆叠的 64Mb SDRAM， 缩放器可以处理高达 1080P 的输入分辨率并执行 Frame 速率转换、图像旋转/翻转和灵活的视频缩放。它可以 将缩放后的视频叠加到另一个绕过的图形流上，以实现 画中画显示。这将允许用户查看两个显示器 单个显示器上的内容。该缩放器还支持色度键 将具有单色背景的不规则形状视频叠加到 第二个视频流。通过其MCU和SPI接口，外部微型 控制器可以使用 选择性刷新模式。这些功能使CH7038B成为理想的解决方案 在多个显示器上显示多个视频源。

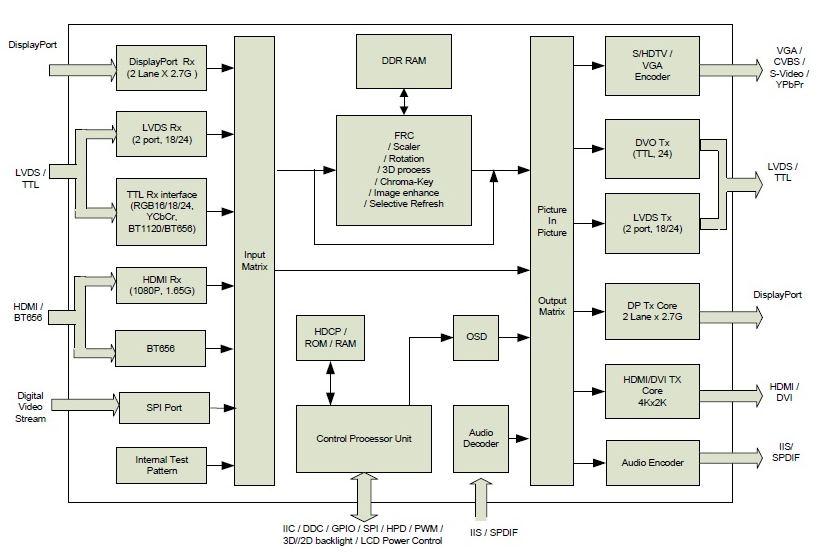

通过 4x2 输入开关矩阵，器件的缩放器可配置为 同时接受两种独立的视频格式 显示时间。输入组合可以在 TTL/BT1120/LVDS、DP/eDP、HDMI/BT656 和 SPI 接口输入 RGB 格式（RGB-565、RGB-666 或 RGB-888 等）或 YCrCb 格式（ITU-R601/656和BT1120）。2x4 输出开关矩阵可以是 编程为同时驱动两个输出端口 各种独立的计时。

The CH7038B 支持 DP 和 HDMI 标准定义的 3D 数据结构。设备 当 DP 信号转换为 HDMI 时，可以转换和重新打包 3D 数据 反之亦然。3D 数据也可以通过其 LVDS 显示为 R/L 帧 输出。

CH7038B的 DisplayPort 接收器和发射器的设计符合 DisplayPort 标准 规范 1.2 和嵌入式 DisplayPort （eDP） 规范版本 1.3. 它支持一个或两个具有数据速率的主链路通道 运行速度为 1.62Gb/s 或 2.7Gb/s。进一步优化显示质量 和功耗，该设备配备无缝显示 刷新率切换和渐进式隔行时序切换 能力。

CH7038B的 HDMI 接收器 和发射器的设计符合 HDMI 规范 1.4 和 DVI 规范 1.0。发射机执行序列化和 传输高达 4Kx2K 的视频/音频数据，内部功能强大 缩放器引擎。片上 HDCP 密码引擎可以激活以保护 高清媒体内容。双通道LVDS接收器和 发射器并入CH7038B。面板保护 还内置了通过 LCD 立即关闭 LCD 的机制 如果输入数据丢失或 稳定。背光开/关控制可以通过 对内部寄存器进行编程。内置PWM发生器可用于 调整 LCD 的显示亮度和调光。抖动算法是 片上实现，支持 18 位 LCD 面板。
自 支持传统模拟显示器，三个高性能 9 位 DAC 使用单独的水平和垂直同步输出。CH7038B可以 输出用于 VGA 监视器的模拟 RGB 信号，用于 HDTV 和 CVBS 的 YPrPb / S-Video for SDTV.To 支持本地数字音频输入和输出， 该器件具有SPDIF和2通道I²S数字音频接口。喜欢 视频信号路径，音频路径可以从 DP、HDMI、 SPDIF和I2S源，并为所选输出重新打包数据。其 高保真音频引擎可以处理高达 192kS/s 立体声和 7.1 音频。SPDIF接口支持PCM 编码数据和压缩音频，包括杜比数字和 DTS。

在 综上所述，CH7038B是一个通用的显示接口转换器。 它旨在处理高级和传统显示界面 标准。可用于手机通用扩展坞， 平板电脑、个人电脑、OTT 和物联网设备，适用于办公室和 国内市场。

特征

 2 通道 DisplayPort 接收器和发射器 符合 DisplayPort 规范版本 1.2 和嵌入式 DisplayPort （eDP） 规范 版本 1.3。可选HDCP 1.4版，支持 VESA 和 CEA 时序标准高达 1920x1200 在 8Hz 刷新率的 60 位输入中

 HDMI 接收器和发射器符合 HDMI 1.4 规范和 DVI 1.0 规范。

 HDMI 接收器支持高达 1080p 的分辨率， HDMI 发射器支持高达 4Kx2K。支持HDMI中继器功能。

 单/双通道 LVDS 18 / 24 位接收器 发射器支持高达 165 Mpixels/s

 支持16/18/24位并行视频输入。支持 SDR、DDR、2X 和 3X 输入定时模式。

 支持BT656和BT1120输入输出，具有 嵌入式或单独同步模式

 支持DP/HDMI 3D输入，输出DP/HDMI 重新打包的 3D 内容，或输出 LVDS R/L 单独查看。支持液晶面板 分辨率高达 1920x1200@60Hz 在 2D 模式下或 在 3D 模式下1366x768@120Hz

 三个片上 9 位高速 DAC 提供 灵活的输出能力。如单人、双人 或三路CVBS输出、YPbPr输出、RGB输出 以及同步 CVBS 和 S 视频输出

 VGA 输出符合 VESA VSIS v1r2 标准 规范

 支持分量YPbPr输出和模拟RGB （VGA） 显示器高达 1900x 1200 或 1080P  先进的引脚复用技术支持 多种输入/输出显示标准

 支持两个独立显示时序数据 同时从两个分离的输入接收 路径  先进的多画中画 （PIP） 功能

 OSD 控制器支持

 内置灵活的扩展引擎。片上框架 buffer 支持帧率转换， 放大/缩小缩放和图像显示旋转 /空翻

 电视/显示器连接检测能力。

 支持液晶面板保护和电源 测 序。PWM可用于控制LCD 背光亮度。动态背光调光 节省功耗强大的图像 嵌入式增强引擎

 SPDIF 音频接口支持 16 位或 20 位立体声数据，采样率高达 192kHz/2声道。 2 209-1000-143 修订版 1.1 2018-3-1

 支持2通道I2S数字 音频输入和 8（7.1） 通道输出，最多可实现 24 位数据流 （32kHz/8声道、44.1kHz/8声道、48kHz/8声道、88.2kHz/8声道、96kHz/8声道、176.4kHz/8声道 和 192kHz/8ch）

 支持LPCM、单比特音频、杜比数字、DTS、DSD、HBR数字音频格式

 27MHz 可作为晶体或振荡器时钟输入频率

 嵌入式MCU处理控制逻辑

 集成 EDID 缓冲液

 IO 和 SPC/SPD 电源电压范围为 1.8V 至 3.3V

 可编程电源管理

 设备可通过串口完全编程，或可自动从 EEPROM 加载固件

 符合 RoHS 标准和无卤素封装

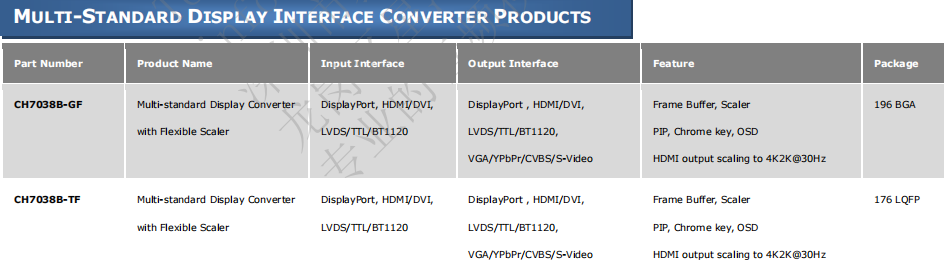

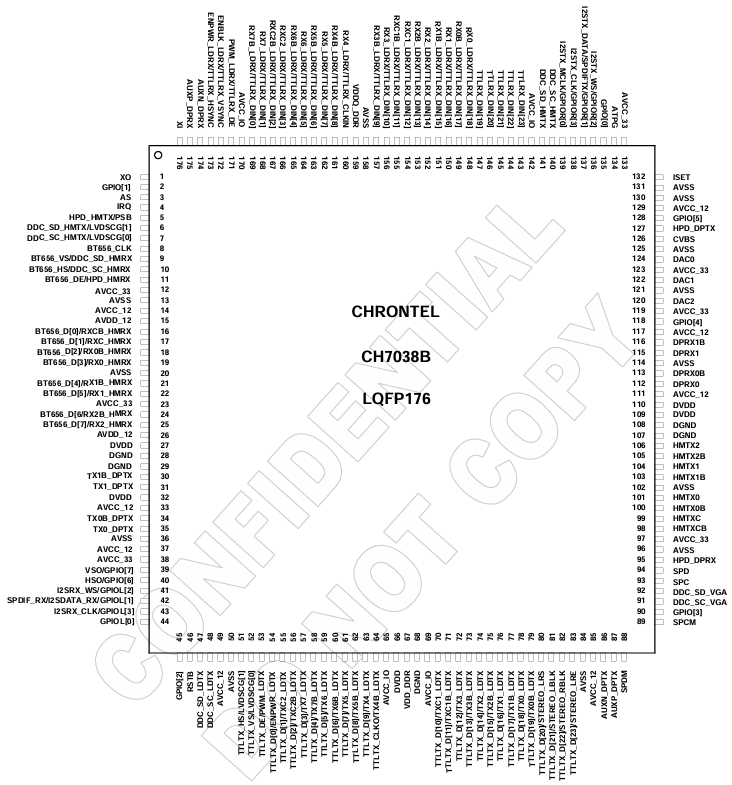

 采用 196 引脚 BGA 封装

应用领域

• 码头站

• 嵌入式系统

• 笔记本电脑 / 超极本

• 平板设备

• 网络电视盒

• 互联网电视 / 智能电视

• 视频转换线 / 适配器 / 矩阵

• 数字录像机 / 安全领域

• 展示架 / 医疗检查设备
