Chrontel CH7039 是一款创新的显示接口产品，旨在 适用于嵌入式系统、消费电子产品和计算，其中 多种高清视频/音频格式之间的转换是 必填。内置多个差分接收器和 发射器和易于使用的音频接口，CH7039 可以驱动 LCD 通过单通道或双通道 LVDS/TTL 接口或 1/2 通道 DisplayPort 接口。它还可以同时输出到 使用 HDMI/DVI、YPbPr、VGA、CVBS 等标准的外部显示器或 S-视频。该设备将帮助制造商降低设计成本， 加快上市时间并扩展产品功能，以实现更好的用户 经验。CH7039 有四个输入端口和四个输出端口，用于 支持多种显示标准。某些端口与 不同的信号类型以减少引脚数。例如，24 位宽的 数字端口可以编程为接收LVDS或TTL信号，并且 支持RGB、BT1120、BT656等多种格式，而8位 端口可以接受 HDMI 或 BT656 输入。2 通道 DP / eDP 端口支架 单独，因为它的数据传输速率很高。

通过 4x2 输入 交换矩阵，设备可配置为同时接受两个 具有独立显示时序的独立视频格式。输入 组合可以在 TTL/BT1120/LVDS、DP/eDP 和 RGB 格式的 HDMI/BT656 输入（RGB-565、RGB-666 或 RGB-888 和 等等）或YCrCb格式（ITU-R601/656和BT1120）。一个 2x4 输出开关 矩阵可以编程以驱动各种输出端口 同时具有两种独立的定时。

这 CH7039 支持 DP 和 HDMI 标准定义的 3D 数据结构。这 设备可以在转换 DP 信号时转换和重新打包 3D 数据 到 HDMI，反之亦然。3D 数据也可以通过 其LVDS输出。

CH7039 的 DisplayPort 接收器和发射器 旨在符合 DisplayPort 规范 1.2 和嵌入式 DisplayPort （eDP） 规范版本 1.3。它为一个 或两个数据速率为 1.62Gb/s 或 2.7Gb/s 的主链路通道。 为了进一步优化显示质量和功耗，这 设备配备无缝显示刷新率切换和 渐进式隔行同步时序切换功能。

这 CH7039 的 HDMI 接收器和发射器旨在满足 HDMI 要求 规范 1.4 和 DVI 规范 1.0。片上 HDCP 密码引擎 可以激活以保护高清媒体内容。

对偶 通道LVDS接收器和发射器集成在CH7039中。 还内置面板保护机制以关闭 LCD 如果输入，则通过设备的自动面板开/关序列立即 数据缺失或不稳定。背光开/关控制可以 通过编程内部寄存器进行配置。内置PWM 生成器可用于调节显示器的亮度和调光 LCD。抖动算法在片上实现，支持 18 位 液晶面板。

为了支持传统模拟显示器，三个 高性能 9 位 DAC 以及独立的水平和垂直 DAC 使用同步输出。CH7039 可以输出 VGA 的模拟 RGB 信号 监视器，用于 HDTV 的 YPrPb 和用于 SDTV 的 CVBS / S-Video。

支持 本地数字音频输入和输出，设备同时具有 SPDIF 和 2通道I²S数字音频接口。与视频信号路径一样，该 音频路径可以从 DP、HDMI、SPDIF 和 I2S 源获取输入，并且 重新打包所选输出的数据。其高保真音频引擎 可以处理高达 192kS/s 的立体声和 7.1 音频的采样频率。 SPDIF接口支持PCM编码数据和压缩音频 包括杜比数字和 DTS。

总之，CH7039 是一款 通用显示接口转换器。它旨在处理 高级和传统显示接口标准。它可以用于 适用于手机、平板电脑、个人电脑、OTT 的通用扩展坞 以及适用于办公室和家庭市场的物联网设备。

特征

• 符合 DisplayPort 标准的通道 DisplayPort 接收器和发射器 规范版本 1.2 和嵌入式 DisplayPort （eDP） 规范 版本 1.3。可选HDCP 1.4版本，支持VESA和CEA时序 标准高达 1920x1200,8 位输入，刷新率为 60Hz

•  HDMI 接收器和发射器符合 HDMI 1.4 规范和 DVI 1.0 规范。

•  支持HDMI中继器功能。

•  单/双通道 LVDS 18 / 24 位接收器和发射器支持高达 165 Mpixels/s

•  支持16/18/24位并行视频输入。支持SDR、DDR、2X和3X输入定时模式。

•  支持BT656和BT1120输入输出，具有嵌入式或单独同步模式

•  支持 DP/HDMI 3D 输入，以及带有重新打包的 3D 内容的输出 DP/HDMI，或 输出带有 R/L View 的 LVDS 单独。支持具有分辨率的LCD面板 在 2D 模式下最多 1920x1200@60Hz 个，在 3D 模式下最多1366x768@120Hz

•  三 片上 9 位高速 DAC，提供灵活的输出能力。 如单、双或三CVBS输出、YPbPr输出、RGB输出 以及同步 CVBS 和 S 视频输出

•  VGA 输出符合 VESA VSIS v1r2 规范

•  支持高达 1900x 1200 或 1080P 的分量 YPbPr 输出和模拟 RGB （VGA） 监视器

•  先进的引脚复用技术，支持多种输入/输出显示标准

•  支持从两个独立的输入路径同时接收两个独立的显示定时数据

•  OSD 控制器支持

•  电视/显示器连接检测功能。

•  支持 LCD 面板保护和电源排序。PWM 可用于 控制液晶背光亮度。动态背光调光以节省 功耗 内置强大的图像增强引擎

•  SPDIF音频接口支持16位或20位立体声数据，采样率高达192kHz/2ch。

•  支持 2 通道 I2S 数字音频输入和 8（7.1） 通道输出，最多可满足 24 位数据流（32kHz/8 通道、44.1kHz/8 通道、48kHz/8 通道、88.2kHz/8 通道、 96kHz/8 声道、176.4kHz/8 声道和

• 192kHz/8声道）

•  支持LPCM、One Bit Audio、Dolby Digital、DTS、DSD、HBR数字音频格式

• 27MHz 可作为晶体或振荡器时钟输入频率
  MCU 嵌入式处理控制逻辑
  集成 EDID 缓冲器
  IO 和 SPC/SPD 电源电压从 1.8V 到 3.3V
  可编程电源管理
  设备可通过串行端口完全编程，或可以从 EEPROM
  自动加载固件，符合 RoHS 标准和无卤素封装

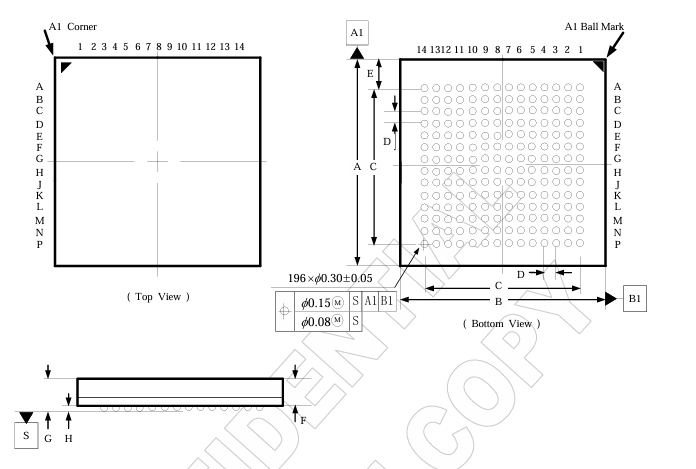

  采用 196 引脚 BGA 封装

应用领域

• 码垛站

• 嵌入式系统

• 笔记本电脑 / 超极本

• 平板设备

• 网络电视盒

• 互联网电视 / 智能电视

• 视频转换线 / 转换器 / 矩阵

• 数字录像机 / 安全领域

• 展示架 / 医疗检测设备
