研华工业通讯方案,串联太湖隧道智慧通车
收藏
2022-02-18 09:31:16来源: 中国机器视觉网

无锡太湖隧道,全长10.79公里,连接苏锡常南部高速公路常州至无锡的路段,历时4年施工建造, 终于在2021年底正式验收完成。研华科技有幸能为无锡太湖隧道提供工业级以太网解决方案,并担任整个隧道接入层网络基础设施的关键角色。

国内最长的湖底智慧隧道

太湖隧道在整体结构上使用了与港珠澳隧道相同的“两孔一管廊”设计标准,穿越整个太湖风景名胜区。太湖隧道的两个出风口形似“碧玉螺”与“画舫”,静静地坐落在湖面,构成太湖湖面的一道靓丽的风景线,而隧道当中的“星空顶”更是让人印象深刻,不仅赏心悦目,而且能有效缓解驾驶员开车时的紧张与压力,避免疲劳驾驶事故发生。

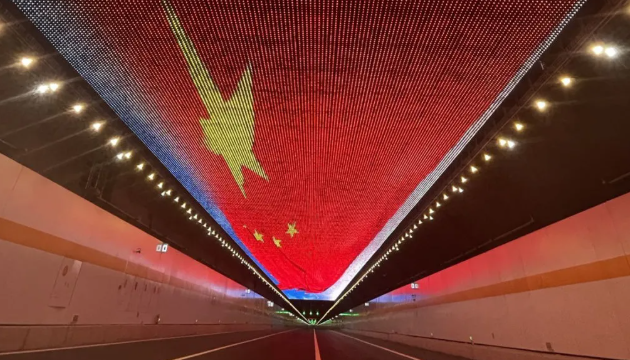

无锡太湖隧道实景图片

作为我国最长湖底智慧隧道,隧道内支持基于双光谱的多目标雷达监控,并配置专用光纤,采用光纤震动交通事件检测智能技术,可以随时根据路况进行交通导流管控、分区广播引导、智慧照明等联动控制,支持基于全频的无线通信、北斗导航、可视化巡检系统、气体检测与引导疏散系统,其中不乏许多首次在国内隧道使用的新科技。

研华赋予太湖智慧隧道科技的力量

研华科技有幸能为无锡太湖隧道提供工业级以太网解决方案,相较于传统的隧道设计而言,太湖智慧隧道的内部系统间的联动控制要求较高,包括要求高稳定的网络系统,为此,研华特别在此项目中启用研华EKI-7712G工业级网管型交换机,承担起整个隧道接入层网络基础设施的关键角色,保证隧道运行的稳定及高效。


研华EKI-7712G工业级网管型交换机

研华EKI-7712G广泛用于隧道内的多个系统包括交通控制、风机风阀、照明、视频监控、气体检测、废水排水监控和多目标雷达等,为隧道交通提供稳定可靠的网络传输。具备以下产品特点:

1.支持8千兆电口, 4个SPF光口

2.工业级宽温设计,支持-40~75度宽温设计,适用于严苛环境使用

3.支持X-Ring Pro, X-Chain协议,支持环网冗余,<20ms环网自愈时间。

4.支持RSTP、STP、MSTP标准环网协议,兼容性强

研华X-Chain专用技术

太湖隧道网络的基础部分采用的是研华工业以太网交换机EKI-7712G,网络接入层采用X-Chain的环网协议,X-Chain支持多台交换机组成环网,针对大型网络架构,比如此次的太湖隧道网络系统,能将更多台的交换机组成同一个环网,有助于施工调适与后续管理。

在太湖隧道的不同系统中,X-Chain分别将EKI-7712G之间彼此串连组网,接入现场四个机房内的核心交换机,最终接入中心交换机,从而形成整个隧道网络系统。隧道的部分系统则采用了通用协议RSTP,以便直接接入核心交换机组网。

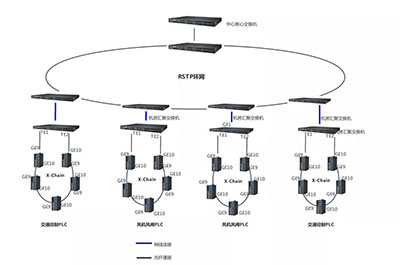

 X-Chain架构图

7x24小时技术服务保证

此次隧道项目中,研华不只提供技术产品,而且在客户提出需求后立即相应,派技术工程师前往现场进行调试,反复与现场人员针对网络架构进行交流,全力协助优化网络系统,并参与了现场演练工作,以便第一时间提供协助。

在调试过程中,了解到后续运营管理会移交给专业团队负责,研华全力协助现场人员配置文件备份整理,并推荐使用了研华N-Key。研华N-Key是一款能实现硬件装置,进行交换机系统配置的备份与导入,具备快速、简单、便捷且安全性高的特点。对后续运营团队而言,一旦设备出现异常,需要进行更换设备或调整恢复配置时,可借助研华 N-Key装置,可大幅缩短配置时间,有效改善运营效率。


用于隧道风机风阀控制系统 - 研华工业以太网交换机EKI-7712G

在现场工作人员的辛勤努力下,无锡太湖隧道最终如期与全国人民见面,作为参与该项目的一员,研华深感荣幸。多年以来,研华一直深耕工业物联网的生态建设,致力发展稳定可靠的工业通讯产品,为每一位客户提供优质的产品与服务,而随着国内智慧高路发展的脚步不断加快,研华也在努力提供完整的软硬件解决方案,协助客户伙伴串联智慧城市产业链。
