精准安置导热垫,确保导热垫与铝制散热片牢固结合
收藏
2022-12-01 13:12:49来源: 中国机器视觉网

JAI公司出品的 GOX系列CMOS相机应用于电子工业的检测设备中,可以确保导热垫与铝制散热片牢固结合,精准安装在预定位置。


应用项目

总部设在马来西亚的Rimburgs公司专业致力于为机床设备开发定制自动化服务,为电子工业设计精准高效的检测系统,多年来积累了丰富的成功经验。在最近的一个项目中,Rimburgs为一家客户公司设计开发了一套质检系统,协助检测导热垫是否妥善安装在铝制散热片上,黏合剂使用是否符合规定,安装位置是否精准。

艰巨挑战

电子元件质控执行起来十分棘手:需要检测的细节通常十分微小;元件单位时间产量巨大,为了保证生产效率,对质检速率有很高的要求。同时,电子元件通常包含金属部件,为避免反光干扰,需要在精细设计的照明条件下,使用专用图像处理系统检测缺陷。本项目中,客户要求精准地测量、检测导热垫在铝制散热片上的安装位置,偏离最多不能超过0.5毫米,角偏差不能超过5度。


导热垫安置的最大公差不超过0.5毫米,角偏差必须小于5度

解决方案

本项目中,为了检测导热垫的安装位置,Rimburgs选择JAI公司出品的型号为GOX-5103C-PGE CMOS的彩色相机。该相机提供500万像素高清图像与全局快门,完全满足客户对图像质量的要求。相机安装在被检测物品正上方140毫米处,环形光源散射直径为130毫米,采用适合百万像素相机的C口镜头,确保获得完美的图像质量。由于相机的机械结构,所拍摄图像的顶视图是颠倒的,所以需要对图像进行翻转,以保证图像的正确显示。此外,还需要阴影和色彩校正工具对图像进行必要的修正,以输出最完美的效果。GOX-5103C-PGE CMOS系列相机恰具备满足这类需求的工具。


Rimburgs开发的全自动系统确保导热垫与铝制散热片牢固结合,精准安装在预定位置上

良好效果

JAI GOX-5103C-PGE 系列相机的技术特性,如高分辨率和全局快门,可确保可靠的图像质量。相机的传感器采用标准拜尔RGB滤镜,可与相机的阴影和色彩校正工具协力保证优质的图像处理效果。相机的图像翻转算法能将拍摄的图像以用户友好方式展示。JAI相机在日本制造生产,质保期长达6年,这也赋予了Rimburgs更多信心在本项目中使用JAI的产品。

相机简介

JAI GOX-5103C-PGE系列工业面阵扫描相机外型小巧、价格实惠,采用全局快门和CMOS传感器,提供多种特性确保图像质量达到工业级标准,是构建下一代机床视觉系统的理想之选。相机重仅65克,却能提供高达501万像素拜尔彩色输出,GigE视觉接口上传输速率高达35fps。GOX系列所有相机均具备机床视觉系统所需的各种特性,包括外部触发模式、曝光设定、图像电平控制、输出查找表、阴影校正、瑕疵修正、感兴趣区域、像素合并等多种有用特性。

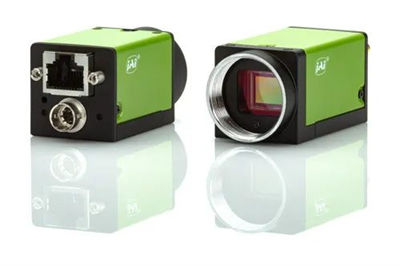

JAI GOX-5103C-PGE 型号
