3D视觉引导钢板切割自动化下料,助力工程机械企业实现自动化、柔性化生产
收藏
2022-12-16 11:18:54来源: 中国机器视觉网

钢板切割下料是工程机械等领域重要的生产环节。钢板原材料被切割成众多工件后,需将工件抓取并分类码放于托盘内配合下游工艺。由于钢板工件自重大、种类多、人工分拣强度大、上下游工艺复杂,钢板切割下料环节存在着迫切的自动化分拣需求。

梅卡曼德3D视觉产品及算法已通过众多大型项目终端验证,能够针对工程机械典型需求提供精准高效、易用性强的3D视觉引导钢板切割下料解决方案,帮助工程机械企业实现自动化、柔性化生产。


应用难点

· 切割钢板特性


左:激光切割缝隙(0.2-0.5 mm)右:等离子切割缝隙(1-2 mm)

钢板切割缝隙在0.2-2 mm之间,且钢板工件轮廓特征细微。表面存在暗色、油污、锈迹等情况,对3D相机成像的清晰度、对比度要求高。钢板切割线涉及数万种钢板工件,单张钢板上形状各异的工件可达上百个,且存在大量的对称件和相似件。传统示教法无法实现逐个工件的精准定位、抓取。易出现工件与废料边框熔渣粘连、工件未切透、翘边等情况,影响抓取。

· 来料钢板情况



智能行车运输钢板原材料到分拣工位、抓取过程多次吸附工件都会对钢板造成位置偏移。机器人无法基于套料图实现逐个工件的精准抓取。工件与废料边框、工件与工件间的缝隙很小。抓取时,容易带起废料边框及周边工件,需要合理规划每种工件的磁吸配置。工程机械生产涉及了复杂的工艺流程。为满足后段不同工艺路线产能需求,需合理规划码盘策略。

· 现场挑战


钢板原材料尺寸通常为3×12 m。切割后工件分布在钢板上,尺寸差异巨大。产线上通常会设有机器人小件、桁架中件/大件分拣工位。需根据现场工况,合理规划3D相机选型及安装方式。多机器人协同工作存在相互干涉区域,需具备多机器人协同规划能力。现场存在直射的阳光、强烈的灯光等复杂环境光干扰,昼夜光线变化大,对于3D相机抗环境光能力及环境适应性要求高。

解决方案


3D视觉系统:Mech-Eye工业级3D相机、Mech-Vision机器视觉软件。3D相机安装方式:通常为臂载式安装。夹具选择:矩阵式电永磁端拾器。应用场景:机器人小件分拣工位、桁架中件/大件分拣工位。

工作流程:

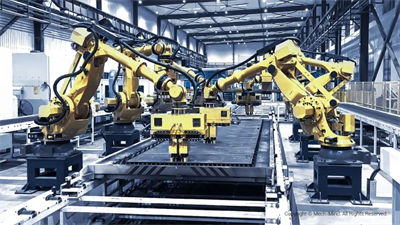

矩阵式电永磁端拾器抓取钢板

MES中控系统向WEB分拣系统发送套料图信息。WEB分拣系统解析套料图,将每个机器人的任务清单、工件信息发送给相应3D视觉系统。3D视觉系统依次读取并解析每个工件信息,生成工件模板。3D视觉系统依次给出机器人/桁架拍照点。机器人/桁架收到信号,携3D相机依次运动到相应工件的正上方进行拍照。3D视觉识别定位该工件位置,给出抓取点。机器人/桁架完成工件抓取,将工件放置于托盘/输送线。上报放置完成信号,开始下一个工件的抓取。

方案优势

1、精准抓取



异形钢板工件,点云图及识别结果图

先进的成像算法,Mech-Eye工业级3D相机可适应不同时段、不同工位的光线变化。晴天阳光直射厂房情况下(> 30000 lx),能够对轮廓特征细微(切割缝隙仅为0.2 mm)、表面情况复杂(如:暗色、油污、锈迹、粉尘等)的钢板工件生成高质量点云数据。Mech-Eye大视野、安装灵活,支持复杂多样的安装环境。多相机协作,可应对3×12 m的钢板,实现超大范围下工件的精准识别和定位。单台机器人/桁架设备上安装一台3D相机,配合3D视觉系统对视野内工件进行高精度定位。轻松应对钢板原材料上料位置偏移。

2、适应性强

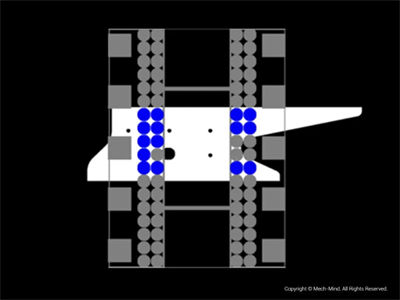

智能磁吸配置

提前解析钢板套料图和工件图,获取套料图上工件尺寸、型号、数量等信息。结合钢板工位号解析工件位置,规划工件分拣类型、工序号,优化磁吸配置及码放策略。先进点云处理技术(位姿补偿、点云融合、3D精匹配、位姿调整等)+深度学习边缘检测,高精度识别切割缝隙,增强工件轮廓特征。支持现场数万种形状、姿态各异的工件,轻松应对工件位移、变形等情况。调控TCP中心与工件重心重合,避免抓取时带起废料边框及周边工件,实现精准吸附。

3、高效分拣


智能码盘策略,最大化利用托盘空间

智能规划码盘策略,优先抓取同工艺、数量多的工件。不同机器人按照不同工艺、型号错序抓取。提高托盘满料速度,最大化利用托盘空间,降低物料缓存压力。多机器人协同规划,同时完成众多钢板工件的抓取,快速完成复杂的分拣任务。高性能、高融合度软硬件,无缝集成砂光、喷码、校平、码盘等工序,助力工程机械企业高效生产。

应用实例

3D视觉引导钢板切割下料 | 某大型工程机械厂


3D相机选型及安装方式:Mech-Eye LSR L,臂载式安装。相机拍照距离:1500 mm

项目优势:可稳定识别激光切割后仅为0.2 mm的切割缝隙。多相机协作,可应对3×12 m的超长钢板。智能码盘策略规划,可根据下游工艺要求对切割件进行分类码放。

项目成果:效率满足客户140张/天的钢板分拣需求,产能提升近3倍。实现自动化分拣,助推企业实现智能化、柔性化生产。
