汽车零件定位抓取应用,对汽车零部件尺寸缺陷检测和定位起着至关重要的作用!
收藏
2023-02-21 15:05:53来源: 中国机器视觉网

随着工业自动化科技不断升级,应用领域也日益扩大,特别是工业上,它已成为获取信息的工具之一,也是体现了4.0产业智能化的关键技术。


汽车业一直是推动中国实体经济发展的主要产业,目前我国是世界上汽车消费量最大的国家,与汽车相关行业种类繁多。汽车业对每一个个体来说都是人身安全的,所以汽车业也是一个需要高测试的行业,几乎每个部件都需要全检测。因此,对汽车零部件尺寸缺陷检测和定位起着至关重要的作用。

检测要求

1、检测内容:定位抓取(暂无精度要求);2、视野要求:长边550mm*350mm,一次拍摄九个产品,间距25mm;3、机构要求:WD、LWD≥830mm。


技术分析

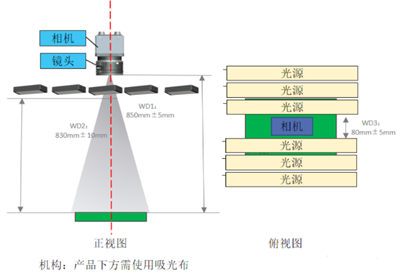

硬件安装示意图:

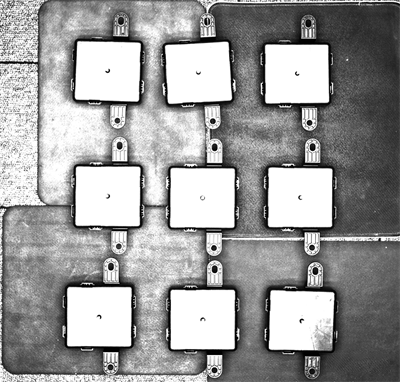

成像说明:

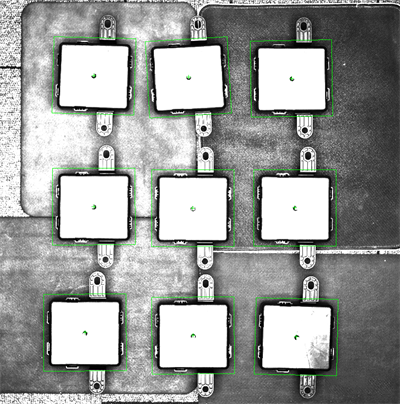

图片处理:


检测说明:模板匹配识别产品外形轮廓,输出产品坐标(X,Y,R)。

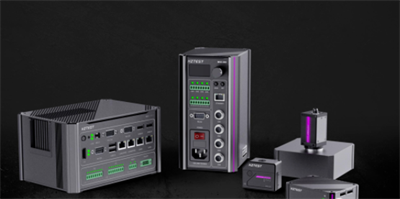

产品配置

相机:2000W像素;镜头:25mm定焦镜头;光源:条形光源;视野:550mmx350mm。
