行业背景

PCB线路板号称“电子产品之母”，是承载电子元器件并连接电路的桥梁，被广泛应用于各种电子信息产品中。PCB的质量直接影响到产品的性能，因此，在生产过程中，PCB线路板检测工作至关重要。

设备制造业生产过程PCB二维码信息读取环节多，使用广泛，通常是在PCB生产开始环节就进行追溯信息的采集，工序主要包含PCB丝印、串行外设接口（serial peripheral interface, SPI）检测、元器件表贴、回流焊接、波峰焊接、自动光学检测（automated optical inspection, AOI）及调试等环节。

随着PCB线路板在5G设备、新能源汽车上的应用越来越多，对广大电路板企业的研发、生产以及管理能力提出了更高的要求，企业须以更快的速度向市场提供更具有成本效益的产品，提升产品管理追溯效率也是其中非常重要的一环。在电路板上标记字符、图案、一维码、二维码等信息进行追溯，可实现自动化、智能化的管理要求，满足精益生产、品质管控、工艺提升的需求已经成为行业的发展趋势。

电路板上标记了二维码，二维码读取视觉检测系统应运而生。在实际运用中，所需检测的二维码大小一般很难超过3mm×3mm，二维码由于密度高、形状小、位置不固定等问题，信息读取比较困难。因此通过深度学习算法，快速定位运动中的二维码，进行多次解码，确保PCB信息在运动过程中的一次读码率达到99.9%以上，以实现追溯信息快速获取的能力，提高产品质量数据分析能力，加快企业工艺技术创新和改造，提升企业竞争力。

案例分析

客户需求

通过读码快速完成数据采集，上传MES系统，对产品的生产状态进行全程跟踪记录建立一对一的数据关联，实现PCB生产全流程追溯的基础信息采集。

检测产品：PCB电路板；检测内容：二维码（3mm*3mm）；生产输送线宽：750mm；兼容产品宽度：100-550mm；数据需上传MES系统，且一次只接收一个码信息。

项目难点

混线生产，一条生产线生产多种产品，且大小不一可能存在材质、颜色、打码位置变化、对比度低的情况；码的多样性：QR码、DM码，生产多拼版时同时存在多个码；二维码比较小，但需要覆盖的视野很大，识别难度大；动态识别。

读码方案

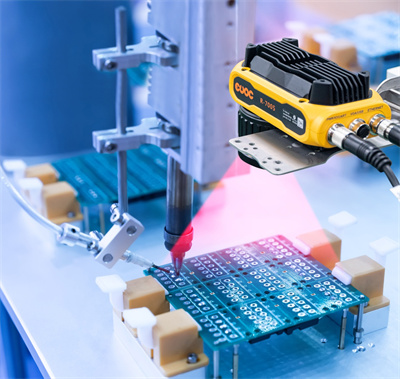

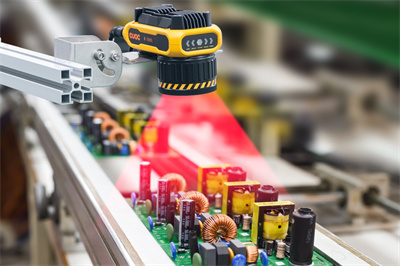

1、采用R-7005智能读码器，全局快门，内置AI算法，针对PCB行业进行大量数据采集训练，解决多码读取、条码对比度差、工件反光、超小码等问题，提升读码器抗干扰能力。

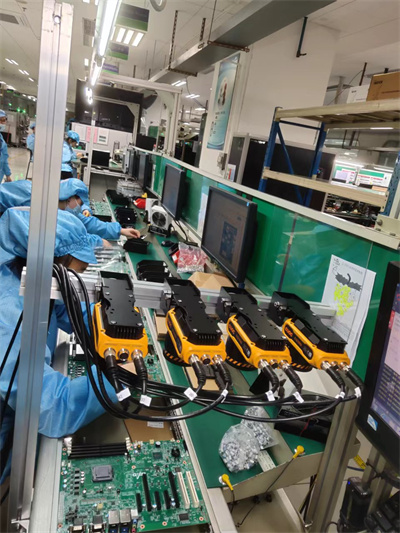

2、采用多个读码器读码组网，解决大视野下超小码问题，将单个读码器的视野范围减小，使解码精度提升。

3、采用狂扫模式进行扫码，在产品进入扫码工位时，读码器会进行多次解码，并且自动除重，防止同一个码，上传多次的情况，解码成功后读码器会自动停止，直至下一个解码周期再重新开始扫码，保证解码率 。

4、由于MES系统一次只接收一个码信息，所有在解码成功后，将码的信息放在缓存区，在根据扫码顺序依次上传。

方案优势

兼容性强：视野覆盖广，检测精度高，满足行业内普遍的多板、多产品共线生产的应用场景。AI算法：针对行业疑难码采集数据进行训练，解决读码率低的问题。软件：针对行业开发专用软件，组网读码，结果融合，灵活性更高，快速对接客户系统。
