基于线激光的锂电池顶盖平面度在线检测方案,助力锂电生产的质量和稳定性
收藏
2023-03-10 11:30:52来源: 中国机器视觉网

由于新能源汽车强势发展、电子产品的升级更新以及政府对于节能环保要求的提高,锂电行业市场空间不断扩大,锂电生产的质量和稳定性成为至关重要的关注点。顶盖的组装是锂电池生产工艺中一道重要工序,为避免出现凸起、凹焊、偏移、翻边等问题,需要在线检测组装过程中顶盖的平面度。

芯歌3D视觉检测锂电池顶盖平面度的成熟方案

检测需求

产品名称:锂电池;检测项目:锂电池顶盖表面平面度;精度要求:±0.01mm。


应用选型

相机型号:sG57N120x085;安装距离:120mm;Z轴量程(F.S.):56mm;X轴宽度(基准):85mm;Z轴线性度:±0.035% F.S.;Z轴重复精度:2um;X轴轮廓点数:3240;扫描速度:up to 25000帧/秒。

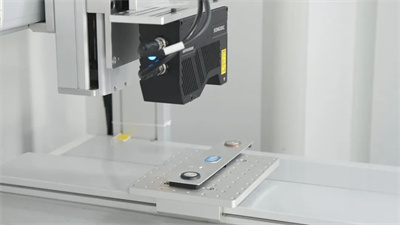

成像展示

灰度+3D细节



检测结果

使用sG57N120x085进行平面度测试,取放30次的动态重复精度为0.008mm,平面度重复精度满足客户要求。
