紧固件作为常见的机械零部件，在工作中可能会出现裂纹、腐蚀、凹坑以及人为损伤等缺陷，将严重威胁着现有结构的安全性和可靠性。以汽车为例，串联起汽车关键零部件的紧固件一旦腐蚀断裂失效，轻则汽车故障，重则出现人员伤亡。在这个对紧固件的质量要求日益严苛的时代，高精度检测，已成为紧固件原材料挑选及生产制造的必要工序！

因此，在紧固件厂必要设立表面缺陷检测工位，并安排相应的技术人员，对生产的固件进行表面缺陷检测。那么紧固件表面缺陷种类有哪些呢？其产生的原因以及检测的依据又是什么呢？

紧固件常见缺陷类型及检测要点

汽车零部件-螺栓为例，从设计出图到制品，要经历一系列工艺流程，流程中存在众多复杂因素，极有可能形成某种缺陷，若这些缺陷未被检测发现，或检测手段落后而发现不了，或技术标准不合理等，使得原本不应该流入市场的不合格品成为商品，从而成为在后续装配服役过程中失效的潜在因素。汽车零部件常见缺陷可以分为：工艺缺陷、原材料缺陷。

制造工艺产生的缺陷

成形工艺不当造成的工艺缺陷种类较多，例如，成形工艺不当所致粗晶或晶粒不均匀、成形工艺不当所致螺纹流线分布不顺或穿流、螺纹滚压工艺不当造成缺陷、加工艺不当造成的缺陷、成形工艺不当导致裂纹、热处理工艺不当导致淬火裂纹等。

① 淬火裂缝

淬火裂缝示意图

产生原因：在热处理过程中，由于过高的热应力和应变，都可能产生淬火裂缝。淬火裂缝通常是不规则相交、无规律方向的呈现在紧固件表面。检测要求：任何深度、任何长度或任何部位的淬火裂缝都不允许存在。

② 锻造裂缝

锻造裂缝示意图

产生原因：锻造裂缝可能在切料或锻造工序中产生，并位于螺栓和螺钉的头部顶面，以及凹穴头部隆起部分。检测要求：锻造裂缝的长度L ：L≤d；锻造裂缝的深度或者宽度 b：b≤0.04d；d---螺纹公称直径。

③ 锻造爆裂

锻造爆裂示意图

产生原因：在锻造过程中可能产生锻造爆裂，例如在螺栓和螺钉六角头的对角上，或在法兰面或圆周上，或在凹穴头部隆起部分出现。检测要求：六角头及六角法兰面螺栓和螺钉：六角法兰面螺栓和螺钉的法兰面上的锻造爆裂，不应延伸到头部頂面的顶圆(倒角圆)或头下支承面内。

对角上的锻造爆裂，不应使对角宽度减小到低于规定的最小尺寸。螺栓和螺钉凹穴头部隆起部分的锻造爆裂,其宽度不应超过 0. 06d 或深度低于凹穴部分。圆头螺栓和螺钉及六角法兰面螺栓：螺栓和螺钉及六角法兰面和圆头圆周上的锻造爆裂的宽度，不应超过下列极限：≤0.08dc(或 dk) (只有一个锻造爆裂时) ；≤0.04dc(或 dk)(有两个或更多的锻造爆裂时，其中有一个允许到 0.08dc 或 dk，其中d ---螺纹公称直径；dc---头部或法兰直径；dk---头部直径。

④ 剪切爆裂

剪切爆裂示意图

产生原因：在锻造过程中可能产生剪切爆裂，例如在圆头或法兰面产品的圆头或法兰面的周围出现，通常和产品轴心线约成 45°。也可能产生在六角产品的对边平面上。检测要求：六角头及六角法兰面螺栓和螺钉：六角法兰面螺栓和螺钉的法兰面上的剪切爆裂，不应延伸到头部顶面的顶圆(倒角圆)或头下支承面内。对角上的剪切爆裂，不应使对角宽度减小到低于规定的最小尺寸。

螺栓和螺钉凹穴头部隆起部分的锻造爆裂,其宽度不应超过 0. 06d 或深度低于凹穴部分。

圆头螺栓和螺钉及六角法兰面螺栓：螺栓和螺钉及六角法兰面和圆头圆周上的剪切爆裂的宽度，不应超过下列极限：≤0.08dc(或 dk) (只有一个剪切爆裂时) ；≤0.04dc(或 dk)(有两个或更多的剪切爆裂时，其中有一个允许到 0.08dc 或 dk ，其中d ---螺纹公称直径；dc---头部或法兰直径；dk---头部直径。

原材料的缺陷

原材料缺陷主要包括表面裂纹、表面折叠、表面脱碳、表面粗晶环等。

① 原材料的裂纹和条痕

原材料的裂纹和条痕示意图

产生原因：原材料的裂纹和条痕通常是沿螺纹、光杆或头部纵向延伸的一条细直线或光滑曲线的缺陷。裂纹和条痕通常是制造紧固件的原材料中固有的缺陷。检测要求：裂纹或条痕的深度：≤0.03d。如果裂纹或条痕延伸到头部，则不应超出对锻造爆裂规定的宽度和深度的允许极限，d为螺纹公称直径。

② 凹痕

凹痕示意图

产生原因：凹痕是在锻造或镦锻过程中，由于金属未填满而呈现在螺栓或螺杆表面上的浅坑或凹陷。凹痕是由切屑或剪切毛刺或原材料的锈层造成的痕迹或压印，并在锻造或镦锻工序中未能消除。检测要求：凹痕的深度 h：h≤0.02d（最大值为 0.25mm）。凹痕的面积：支承面上凹痕面积之和，不应超过支承面总面积的 10%。d为螺纹公称直径。

③ 皱纹

皱纹示意图

产生原因：皱纹是在锻造过程中，呈现在紧固件表面的金属折叠。在镦锻的一次冲击过程中，由于体积不足和形状不一造成材料的位移而产生皱纹。检测要求：位于或低于支撑面的内拐角上不允许有皱纹，但在上述图示或产品标准中特殊允许者例外。在外拐角上的皱纹允许存在。

④ 切痕

切痕示意图

产生原因：切痕是纵向或周向方向浅的沟槽，在镦锻的一次冲击过程中，由于体积不足和形状不一造成材料的位移而产生皱纹。检测要求：在光杆、圆角或支承面上，由于加工产生的切痕，其表面粗糙度不应超过Ra=3.2μm。

基于机器视觉技术的检测方法

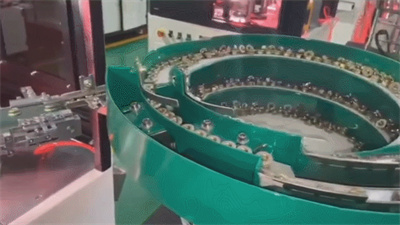

在工业4.0时代，针对市场紧固件生产越来越趋于精密化，而用人成本不断增高，人工效率及稳定性也不高，误检、漏检比率高。目前市场，推出基于机器视觉的检测方法，检测原理是通过CCD相机拍照，软件进行图像分析，这种方法高效、高速、非接触的检测。

例如螺丝螺母螺纹检测，对于品质要求极为严格，大多厂家主要采用的是机械检测方法。常用的有螺纹量规、工具显微镜、和其他通用量仪等，这些方法都是手工进行的，不仅检测速度慢、检测精度低，而且，螺丝螺母的使用量一般都很大，都是大批量生产。这时外观检测依靠人工是完全应付不过来的，所以只能采用机器视觉检测设备来进行品质检测。

但也往往会存在一些检测难点，如产品位置和角度随机，且相机需要倾斜拍摄才能看到一边的螺丝孔侧面，不同位置的特征有一定视差，传统视觉算法难以准确定位和检测螺纹。

检测要求螺纹结构是生产生活中十分常见的工件结构，常常被用来进行物体固定和拼装。螺纹结构是否完整，螺纹有无缺损往往能够影响产品能否正常使用，是产品完美出厂的重要零部件。

客户在检测中，一般是想要测量产品部件上螺丝孔内螺纹的完整性和可用性：能够正确的检测到被测工件有无内螺纹。控制器的检测速度控制在0.5S之内。当检测出有不合格产品时，输出报警信号到PLC。能准确识别螺孔中是否有螺纹，如有螺纹，执行OK信号同时产品进入下一工序检测；如果螺孔中没有螺纹或没有开孔，输出报警信号给机械执行机构以NG剔除此次品。
