耐火砖对于尺寸和完整性有着较高的要求，传统的人工检测方式费时费力，并且精度不一定能够保证。为了提高检测速度和精度，3D视觉检测方式应运而生。SICK在3D视觉方面深耕多年，有着丰富的应用经验。为了更好地满足不同的需求，SICK提供三种解决方案，经济版 Eco，专业版 Pro及 Pro+。每种方案都无需二次开发，简单调试即可使用，大大节省成本和时间。

基本功能

耐火砖需要正确测量尺寸、检测缺陷，并且要适配多种规格砖型。

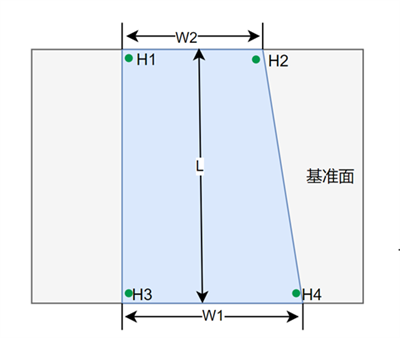

· 具体功能：长度：如图1 L；宽度：如图1 W1、W2；高度：如图1 H1、H2、H3、H4；表面平面度。

· 缺陷、缺角，如图2

经济版Eco

主要特点：相机选用 Trispector 1000系列相机。根据视野要求不同，可以选择Trispector1030和Trispector1060；相机自带处理器和丰富的算法工具，无需工控机，降低成本；提供配置模板，简单配置即可使用；Web 浏览器显示，配置完无需安装软件；支持 TCP/IP 通讯，可提供 Siemens S7 系列 PLC Function block。

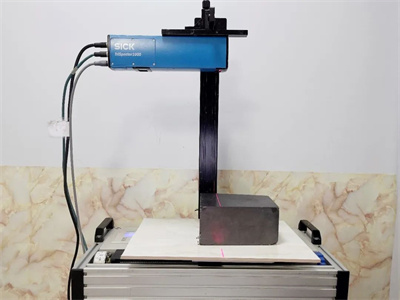

· 安装示意图：

· 配置界面：

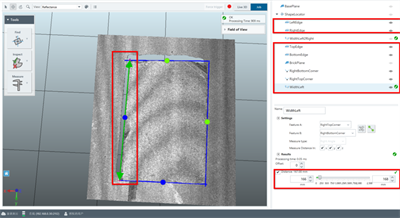

· 长宽测量：

· 高度测量：

· 缺陷检测：

· Web运行界面：

专业版Pro、Pro+

Pro和Pro+主要区别是相机的选择，Pro选择Trispector1000系列相机（同Eco版）；Pro+选择RulerXR 系列相机。Pro成本低，Pro+精度更高，速度更快。

主要特点：自动适配多种标准砖和普通砖，不限制砖型数量，降低用户配置时间；包括基本的检测功能，如长、宽、高、平整度、缺陷等；可根据客户需求增加其它功能；需要配置工控机运行软件，功能更强大；通讯方式灵活，包括 TCP/IP等，并可以直接读写PLC DB块；采用EasyRanger和C#联合开发，EasyRanger具有上百种以上的算子，可以灵活实现所需要的功能。C#开发软件界面，可以满足客户多样性的需求。

· 下图为耐火砖检测演示平台：

Pro版：

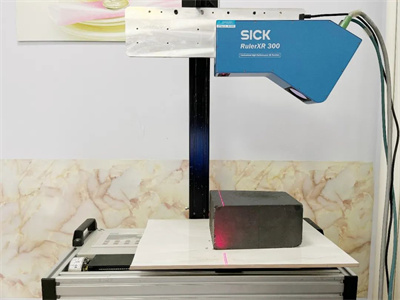

Pro+版：

· 算法平台：使用EasyRanger已实现基本的测量和检测功能，除此之外，还可以自适应不同规格的砖型，无需每种砖型都重新设置模板，使用更方便；可以根据客户需求添加更多功能。EasyRanger开发界面：

· 软件界面：软件界面使用C#开发，下图为运行的主界面，包括图像和结果的显示、通讯设置、日志信息等，另外可以根据用户的需求进行定制化设计。

· 性能对比：
