背景知识

近年来，在碳排放压力的影响下，各国新能源汽车政策支持力度持续加强。新能源汽车在整体汽车市场中的份额逐年提升。新能源汽车最重要的组成部件，即动力电池，因此锂电池的市场竞争愈发激烈。动力电池是由一个个的电芯组成，所以从质量上要对每一个电芯进行把控。

今天为大家介绍的是翌视科技LVM2510相机在锂电池顶盖密封钉焊缝检测行业的应用案例!

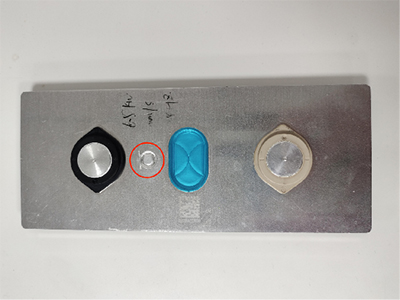

顶盖密封钉焊缝检测

需求分析

材质：铝件；颜色：银白色；特性：焊道是环形且内圈下凹的容易形成噪声和盲区，密封钉有较强的反光。

检测要求

凸起：以焊缝平均高度为基准，缺陷高度＞0.2mm判为NG；未放钉或漏放判为NG,否则为OK；翘钉：钉帽顶面高出或低出顶盖壳0.1mm判为NG，否则为OK。

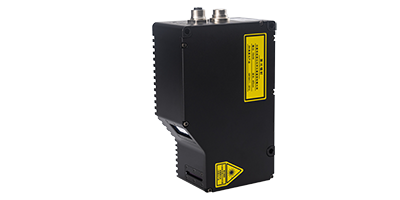

相机选型

针对上述检测需求，翌视科技的LVM2510线激光3D相机能够胜任此项任务。LVM2510主要适用于微小零件的高速3D检测；能提供2500Hz全画幅采集速率，物理轮廓点数1920点，深度图均匀间距采样最高4096点；采集速率最高可达56KHz，是高速在线检测系统的理想选择；受光线影响小，能应对现场检测环境中一定的光线干扰；支持Modbus等输出测量数据，支持与PLC通信。

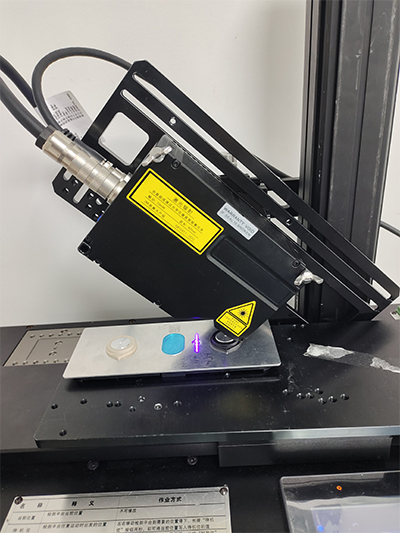

检测环境及安装方式

相机固定后，产品沿着中心直线运动进行扫描测量;旋转平台需要有稳定的编码器信号输出。

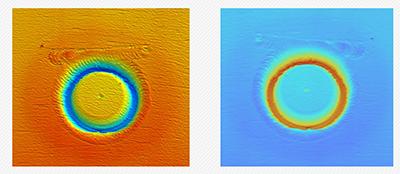

采图效果

检测结论

翌视科技的LVM2510线激光3D相机有把握检测出顶盖密封钉焊缝检测需求，如凸起、翘钉、无钉等情况。检测价值：省去人工检测，替代坐标抽检，实现全自动检测，提高产品质量。
