开启真彩视觉盛宴 - 埃科16K彩色线扫描相机
收藏
2023-10-19 14:25:15来源: 中国机器视觉网

在快速运作的工业生产线上,怎样的工业相机既能满足高速、高精度的检测需求,又能实现超高色彩还原的成像效果?

埃科16K高分辨率彩色线扫相机,凭借超高分辨率、优异色彩还原度、快速响应能力及稳定可靠的性能等优势,赢得众多客户青睐,助力工业制造升级。

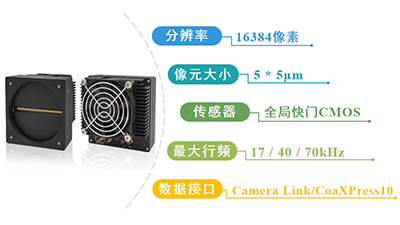

埃科16K彩色线扫描相机

型号多选


目前,埃科16K彩色相机拥有4种型号:

PR16KCL-17KC:16384*3,17K行频,Camera Link接口;

PR16KCL-17KC2:16384*6,17K行频,Camera Link接口 ,RGB*2线彩色TDI;

PR16KCXP10-70KC:16384*3,70K行频,CoaXPress10接口;

PR16KCXP10-40KC:16384*6,40K行频,CoaXPress10接口,RGB*2线彩色TDI。

功能多样


埃科16K彩色相机具备高速、高灵敏度及低噪声等特性,已广泛应用于PCB、纺织、FPD、3C外观检测,以及生物医药等高分辨率成像、高色彩还原度检测领域。

案例分享

PCB线宽检测


案例背景

如今,PCB生产制造的要求不断朝着更细孔径、更小间距、更高速度迈进,线路板上的线宽、间距已达到微米级,亟需更加精准高效的视觉检测方案来保障成品质量。

案例难点

高精度PCB板的走线密度高,裸板最小线宽2mil,人工检测难以识别,检测质量得不到保障;工业流水线速度快,对检测速度要求高;PCB板存在烤焦发黄、铜线氧化、颜色不均等问题时,彩色图像才能真实还原各类瑕疵。

埃科方案

相机选型:PR16KCXP10-40KC。

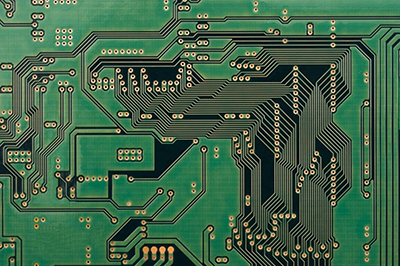

图 2mil PCB板实拍图

如上图所示,采用埃科16384 * 6分辨率,5 * 5μm像元的PR16KCXP10-40KC相机,可满足2mil PCB板的大视野、高精度检测需求。相机行频最高可达40kHz,应用TDI时间延迟积分技术,大大提升了感光性能;同时,采用CoaXPress10接口,数据率可达1900MB/s,响应度高、动态范围大,流水线高速作业时也可完成图像的精准捕捉。埃科光电成熟的色彩空间矫正技术,使得相机具有良好的色彩还原性,可以准确还原产品表面可能存在的瑕疵、脏污、色差等缺陷。
