长步道推出高分辨率宽光谱紫外可见近红外镜头——UV2501A，打破了有相机无镜头的困境，能满足行业更高精度的检测要求，为机器视觉行业发展助力。

SONY推出业界最高分辨率紫外光芯片——IMX487，专门针对 UV（紫外光）波长设计，能做到高精度（像元2.74um）、高分辨率（2856×2848，813 万像素），目前市面上没有能适配的镜头。UV2501A是少有能适配的高分辨率镜头，除了支持紫外波段，还能应用于可见光波段、近红外波段，支持宽光谱波段240-1000nm，全波段内实现零焦点偏移，它具有高解析度（线对数180 lp/mm）、宽工作距离（0.1mm－无穷远），大光圈（F2.0）的特点，可应用于利用紫外光和近红外光检测的材料分选，检查透明树脂的使用情况，以及检查高压电缆的老化情况等。

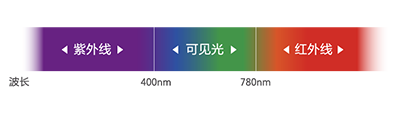

设计波段

一、技术创新点

该产品从光学系设计上使用特殊材料玻璃，保证了在波长240-1000nm范围内的高透过率，在超宽的波长范围内，完全校正了焦点偏移，并且结合多年的光学设计经验，设计出性能优秀的、性价比高，同时具有加工性能好的光学镜头。

由于使用了特殊材料玻璃，镜片加工过程中较常规的材料更有难度，因此在镜片结构设计中，结合加工难点，设计出更利于生产的镜片外形，同时由于镜片结构数量多，结构设计也充分考虑最大限度地减小结构加工公差所带来的影响。

针对IMX487 ,  2.74um紫外芯片设计，设计频率对应其奈奎斯特频率182lp/mm。

紫外和可见光波段的共焦：

二、应用案例

利用UV 发光现象的应用

原理：自然界的UV发光现象

当因为某种原因发生放电现象时，会激发出UV波段的光，利用UV成像可以检测出放电现象。随着电力设备中电线的不断老化，老化部分会伴有放电现象并激发出UV波段的光。铁路架线也是一样。利用UV成像对电力设备和铁路架线进行观察，能简单确定劣化部位。利用这项技术，有望实现设备维护的自动化，节省人力资源。

UV具有高散射性，因此可被用于细小划痕的检测

原理：UV光的散射性高

当平面上有凹凸之处时，光照射过来会发生散射，但散射的方式因光的波长而异。如果用UV这样短波长的光来照射，细微的凹凸也会发生散射，所以相比可见光，UV的散射更加强烈。因此，如果用UV补光拍摄的话，能够轻松发现物体表面上的细小划痕。

金属板的划痕很难用肉眼区分，但利用UV相机通过UV镜头拍摄能够高效识别出划痕。可应用于金属板的划痕检测，半导体的划痕检测，电池薄膜的划痕检测

针对不同材质 UV 透过率差异的应用

原理：不同材料的UV透过率各不相同

可见光能透过塑料和玻璃等材料，可见光拍摄时，它们看起来都是透明的。而使用UV照射时，不同材料对UV的透过率会有所不同。透过率高的材料拍摄出来是透明的，而透过率低的材料拍摄出来是黑色的。

材料的通用名称：PET：聚对苯二甲酸乙二醇酯；PMMA：亚克力树脂；PC：聚碳酸酯；PVC：聚乙烯。

利用生物的UV吸收率相关应用

原理：生物的UV吸收率

不同种类的生物对UV的吸收率也各有不同，即使是同种生物也会因为发育阶段的不同而出现差异。另外，当UV照射在生物的皮肤表面上时，有可能会看到可见光下难以看到的东西。

某些昆虫的雌性和雄性对UV的吸收率不同，可通过UV成像系统来分辨性别。比如，UV拍摄的图像中雄性菜粉蝶呈现深黑色。进一步，若能确认研究对象的UV特性，就可以利用UV成像技术来观察和搜索特定生物。

在制造领域，利用紫外光谱的机器视觉检测的需求在不断扩大，其内容也日益多样化。为此，对紫外镜头的功能和性能的要求也越来越高。长步道新一代紫外镜头，更多是从UV光谱的应用场景出发，开发出紫外与可见光谱的共焦性能，为拍摄提供极致的便利。
