行业背景

试管是医学/化学实验室中最常见的仪器之一，可以用来盛取少量液体或固体试剂、加热少量固体或液体、收集少量气体、作少量试剂的反应容器等。玻璃试管是最常见的一种试管。

玻璃试管表面缺陷会导致试管的强度、透光率、美观等性能下降，甚至引发试管的开裂和爆炸，给实验及实验员带来安全隐患和经济损失。通过对试管表面缺陷进行检测，可以及时发现并剔除不合格品，提高产品质量和信誉。

方案解析

● 检测项目

黑点、划痕、批锋等瑕疵，会影响试管的强度、透光率、美观等性能；进胶口高度、位置、形状，会影响试管的品质；管身及杯口形变，会引发试管的开裂和爆炸。

● 解决方案

大族视觉HV5.0智能软件系统，拥有成熟的视觉算法、丰富的业务工具和强大的逻辑处理能力，搭配使用高分辨率CCD相机，可以快速获取样品图像，通过图像识别、分析和计算，检测试管表面瑕疵，计算形变数据，并输出相应检测结果，对缺陷进行处理。

● 检测效果

用AI深度学习图像分割算法，可精准检测试管表面的黑点、脏污等缺陷。

用模板定位管身位置，以拟合直线为基准直线，用Blob分析可以检测区域内是否有缺陷。

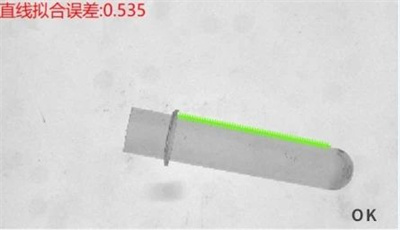

用模板匹配定位试管位置，查找试管管身所在的直线，通过拟合误差可以判断管身是否变形。

用圆弧边缘缺陷检测，可以判断杯口是否有压伤。

用圆拟合的误差可以判断是否杯口变形。

● 方案优势

检测精度高，黑点等瑕疵检测精度≤0.05mm²，尺寸检测精度≤0.1mm，判断正确率≥99.5%。自动化操作，无接触式自动化上下料，自动记录缺陷位置，统计缺陷信息，避免接触损耗。生产工艺优，有效降低投入成本，增加产出，提升良品率。
