劳易测传感器技术提升制药行业包装效率与安全性
收藏
2024-05-28 16:19:10来源: 中国机器视觉网

药品包装是保障药品安全、有效和稳定的重要环节。例如在洁净室条件下实施的包装流程,卫生、产品安全和可靠性要求非常高。劳易测具有数十年的包装设备和药品制造商服务经验,对这些领域的挑战了如指掌。我们的抗干扰卫生传感器满足最高保护等级和认证标准,并经过数十年间最严苛环境的考验。


药品包装:劳易测定制化传感器技术,满足不同区域要求

· 药瓶定位:使用具有卫生设计的镜反射型光电传感器

药瓶定位过程中,为优化运输期间速度控制,传感器必须可靠检测输送线上的透明或非透明玻璃药瓶。即使极小的间隙也必须检测出来,同时无菌系统中的卫生要求非常高。

640 (1).jpg

使用具有小激光光斑的PRK 53CL1.T3镜反射型光电传感器以及MTKS不锈钢反射镜,可实现高精度检测和药瓶定位。紧凑型传感器可轻松集成在受限空间中。传感器和反射镜具有卫生设计。

· 药瓶检测:使用适用于紧凑空间的光纤传感器&实现精准背景抑制的漫反射传感器

药瓶进入包装设备后需要在受限空间内以高速和极小的间距来输送容器。由于空间受限,需要使用特别小的传感器同时能够将其轻松集成到机器中。


具有不同光束出口的KF塑料光纤或GF玻璃光纤以及LV 463放大器,可作为药瓶检测解决方案,玻璃光纤特别适合高温环境的条件。

640 (1).png

螺旋输送机将药瓶顺利送入下游机器时,螺旋旋转要求传感器在检测药瓶时实现精确的背景抑制。

使用HT55C.V漫反射传感器,集成的特殊V型光学器件能够实现非常精准的背景抑制,同时也可以可靠检测部分透明性物体。

· 药管药剂灌装和密封:使用紧凑型色标传感器

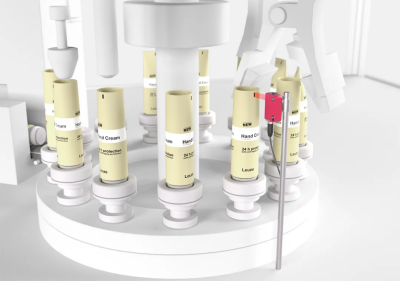

在装管机和密封机中,管中会装入糊状产品,此流程中的重点是在灌装之后传感器需精确对准塑料管,以便将管材弯折处压在正确的位置。这些机器中的空间通常受限。

640 (2).png

紧凑型KRT 3C色标传感器可节省大量安装空间。由于具有50 μs短响应时间,该设备可以非常精确地检测不同颜色的对比标记,即使圆形物体也不例外。

· 药瓶封盖:使用带有激光的不锈钢外壳槽型传感器

灌装药瓶后,通常需要通过振动式输送机将封盖、锁环或给药辅助器等小部件送入机器。检测小部件时,应使用特殊优化型传感器。激光GS 08B或GSL 08B不锈钢外壳槽型传感器非常易于集成,能够可靠检测小物体和细小间隙。

640 (3).png

· 泡罩包装塑封:使用专为接缝检测优化的色标传感器&精准测距的超声波传感器

泡罩塑封时为了确保流程顺畅,传感器需要可靠检测成型薄膜上的接缝,同时必须在后续流程中断开接缝。KRT 3C、KRT 18B或KRT 55C色标传感器专为接缝检测优化。可使用示教按钮调整胶带和背景颜色。

640 (4).png

泡罩成型塑料薄膜采用大卷形式供应。为确保均匀一致的铺展,卷筒通常采用电机驱动。这就需要传感器持续发出距离信号以确定直径。DMU 318或DMU 418超声波传感器专为精准距离测量而开发,可提供模拟信号,作为卷筒直径参考。

640 (5).png

· 泡罩包装入盒:使用基于相机原理的固定式二维码阅读器&荧光传感器

确保在盒中放入正确的包装插件是入折盒的重要关键点。为此,在流程中读取折盒和包装插件上的条码并进行相互对比的步骤必不可少。使用两部基于相机原理的DCR 200i固定式二维码阅读器来确保将包装插件分配到折盒。传感器可以可靠解码(数据矩阵码或Pharmacode 码)。

640 (6).png

将药片泡罩包装到折盒时,需要对包装插件进行包装。由于包装插件为纸质材料,可借助荧光传感器可靠检测。LRT 8荧光传感器通过紫外线照明方式检测荧光材料。由于具有小型设计,设备非常易于集成。这些传感器可支持不同的检测范围、光斑大小和滤光器,使用起来非常灵活。

640 (7).png

· 包装流程出入口安全防护:使用采用RFID条码操动件的安全门锁

必须使用带安全门锁的安全开关来监控药品包装中快速运行机器的安全门,以防止意外访问并且仅在指定点停止流程。流程中机器的可访问性应不受到影响。

640 (8).png

L250和L300安全门锁可保持安全门锁定状态,直至控制装置发出电气释放信号。由于采用RFID条码操动件,可提供最佳非法操作防护。可选急停和命令按钮方便设置整个安全功能。
