Sizector®3D相机超实用硬件功能,攻克手机中框侧壁检测难题
收藏
2024-06-17 18:10:25来源: 中国机器视觉网


手机中框侧壁卡扣及螺丝检测

智能手机生产中,对中框侧壁卡扣和螺丝进行精确检测是确保手机牢固和耐用的关键步骤。手机中框侧壁上分布了多个卡扣和螺丝孔位,但由于其位置狭窄且部件遮蔽,常规的成像检测往往难以达到理想效果。

Sizector®3D相机搭载先进的硬件计算成像技术,借助其内置的分区投影功能大幅提升相机视野内相关区域的成像完整性,从而确保了点云数据精度和稳定性;而硬件感兴趣区域(ROI)选取功能则可以通过降低数据传输量来提升帧率。分区投影与感兴趣区域两大硬件功能结合,为用户获得有效、优质的3D点云提供了保障。

检测需求

金属卡扣外轮廓检测,中框侧壁螺丝段差检测。


检测难点

检测位置窄小,遮挡导致成像不完整;存在多重反射,成像效果差。

突破与亮点

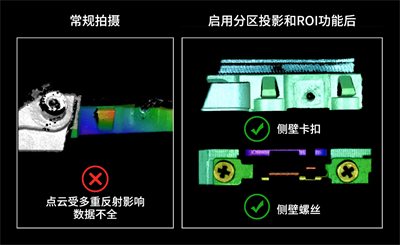

硬件分区投影:利用相机内置的分区投影技术,只对检测区域进行投影,以避免多重反射造成的点云数据不全、成像不完整等问题;感兴趣区域(ROI)选取:感兴趣区域(ROI)选取功能可对标准视野进行裁剪,从而减少数据传输量、有效提高帧率。

巧用棱镜:硬件架设时使用棱镜,能够解决部分因遮挡、成像角度等造成的图像不完整问题,提升点云数据质量;Sizector®3D相机:Sizector®3D相机S028、S162、SX及M系列均搭载了先进的硬件计算成像技术,涵盖拍摄控制、点云重构、点云处理等多个环节,用户在面对各类视觉应用时,能够找到丰富的实用工具,进而降低二次开发难度、缩短项目开发周期。
