背景知识

在现代制造业中，冲压工艺广泛应用于汽车、航空航天、电子等众多领域，用于生产各种形状复杂的金属零部件。随着产品质量要求的不断提高以及生产自动化程度的推进，传统的冲压件检测和生产监控方法逐渐难以满足需求。

3D相机技术的出现为冲压件生产带来了新的解决方案，它能够快速、精确地获取冲压件的三维信息，实现对冲压过程的全面监控和质量控制，在提升冲压工艺水平方面发挥着重要作用。

相机选型

今天为大家介绍的是翌视科技LVM2520线激光3D相机在制造业检测中的应用案例！

翌视科技的LVM2520 3D智能传感器，其全画幅采集速率2500Hz，通过设置ROI最高可达56000Hz；物理轮廓点数1920点，深度图均匀间距采样条件下最高可达4096点，产品综合性能处于行业领先水平，是高速在线检测系统的理想选择！

检测项目

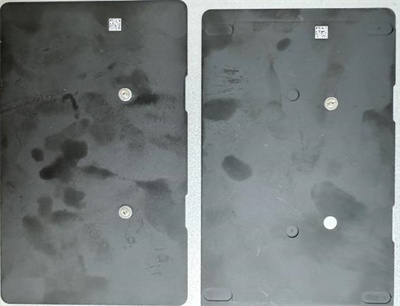

工件信息

材质：铝板；颜色：黑色；尺寸：80*125*2mm。

检测要求

铝板正反面平面度检测环境及安装方式；扫描方式: 相机固定，测试样件沿中心直线运动进行扫描测量；触发方式：采用编码器触发，输出稳定的AB相差分信号；通信方式：TCP/IP以太网。

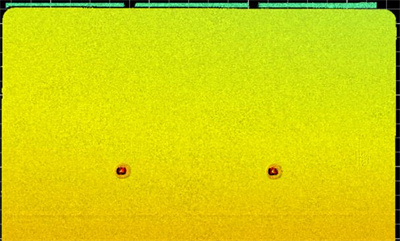

采图效果

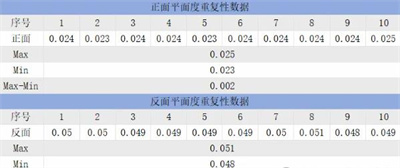

测量数据

检测结论

10次静态最大重复性数据最大值为0.003mm，扫描速度可达120mm/s。
