项目背景

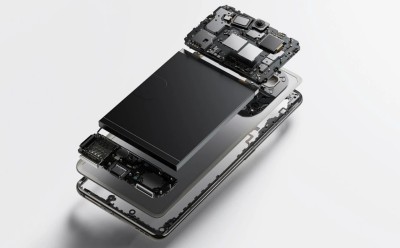

在智能手机日益轻薄化的今天，手机结构设计的精密度要求也越来越高。作为手机整体结构的重要组成部分，中框不仅承担着支撑主板、屏幕、后盖等部件的作用，还影响着整机的装配精度与手感。中框高度如果偏差过大，可能会导致屏幕翘边、后盖缝隙不均、甚至影响整机强度和散热效果。

因此，在中框加工或组装完成后，对其高度进行精准检测，已成为品质控制的关键一步。传统2D测量方式在精度和效率上已难以满足高标准需求，而3D相机则以非接触、高精度、快速成像等优势，正在成为检测环节的重要利器。

检测需求

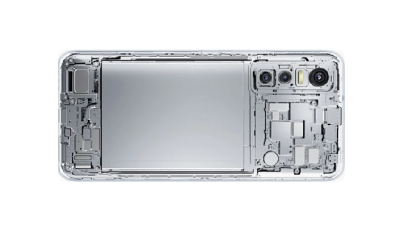

产品名称：手机中框；检测项目：高度；精度要求：0.02mm。

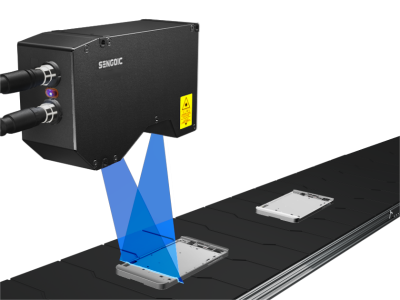

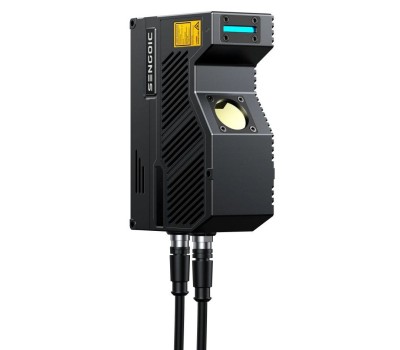

sG57N 102X085

安装距离：102mm；Z轴量程（F.S.）：42mm；X轴宽度（基准）：85mm；Z轴线性度：±0.035% F.S.；Z轴重复精度：1.5um；X轴轮廓点数：3240；扫描速度：1250~24000帧/秒

检测原理

扫描得到产品表面轮廓，对产品进行模板匹配定位。在产品底面抓取多个点位，通过最小二乘法构建平面，作为检测基准面，选择合适的点位作为高度计算位置。以“点-面”测量工具，计算底部基准面到各点位的距离，最终获得手机中框的高度。

机台抖动或产品放置不稳会导致高度方向数据波动，机台及产品固定尽量保持平稳。

成像展示

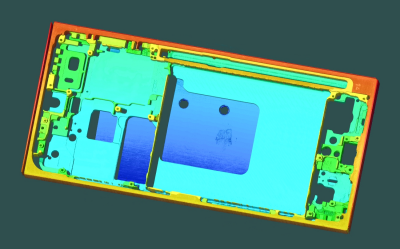

3D图

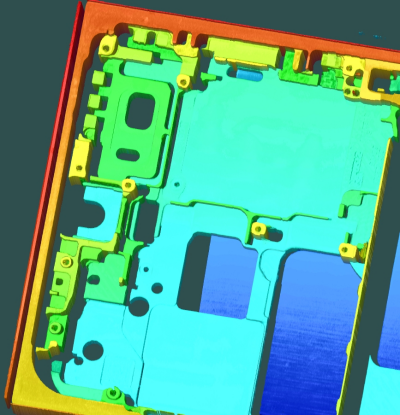

细节图

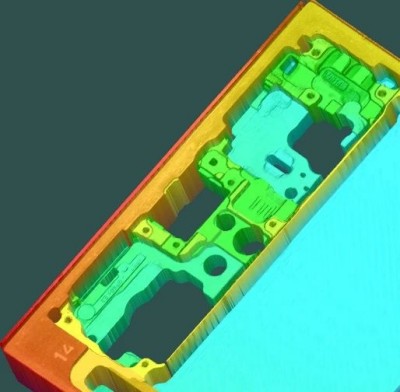

细节图

检测结果

使用sG57N102X085进行手机中框高度检测，测试使用的检测速度为70mm/s，重复测试10次，静态重复精度≤0.01mm

检测优势

高性价比，为客户提供高价值、可靠、灵活的整套3D解决方案；通过特别设计的激光光源发射平行光，抑制杂散光，进一步提升扫描清晰度和分辨率，对生产现场复杂光照条件具备更强的抗干扰能力；IP67保护结构，安装维护方便，抗干扰性强，适用于适应各种复杂环境；技术服务能力强，提供现场支持的快捷响应服务。
