前言

随着锂电池行业向高能量密度、高安全性方向不断发展，电池制造各工艺段对视觉检测的精度与效率提出更高要求。

埃科光电深耕机器视觉领域，面对锂电池极片制造、电芯合成、模组PACK各制程，通过线阵相机、面阵相机、2.5D光度立体成像系统及毛刺检测单元相机等创新产品，构建起覆盖锂电全流程的视觉检测解决方案。

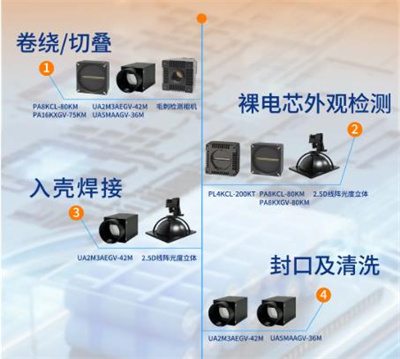

锂电全流程检测产品

线阵相机：在锂电前工序极片段检测中，运用最广泛的当属4K/8K/16K分辨率的线阵相机。埃科线阵相机产品型号齐全，提供黑白/彩色、单线/TDI、红外/紫外多种类型可选，配置Camera Link或万兆网接口，实现高速图像传输。

高分辨率无盲区：采用埃科高分辨率线阵相机多机位部署，可轻松应对大幅宽极片检测；部分相机应用多线时间延迟积分（TDI）技术，响应度高、动态范围宽，可在高行频下确保成像质量。

算法加持提效率：埃科相机集成多种ISP图像算法，支持平场校正、像素合并、ROI等功能，确保获取高质量成像，减少工控机运算负荷，满足实时输出需求。

多元方案降成本：在锂电池极耳与极片外观检测中，可应用埃科分时频闪检测方案同时检测极片与极耳的露铜、折痕等缺陷。该方案采用单台曝光分时线阵相机（如PL8KCL-50KX），搭配多角度频闪光源，利用相机分时控制技术，实现单次扫描获取多个光场图像信息，具有节约硬件成本、减小多工位布局空间、提高成像效率、降低图像处理难度等优势。

应用场景

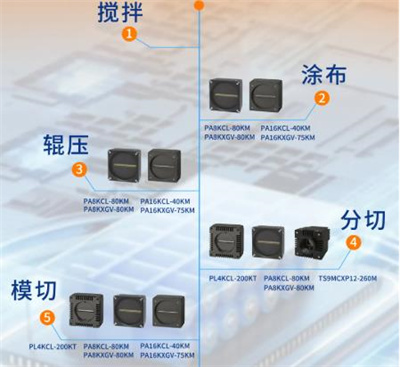

线阵相机通常应用于锂电制程前段的涂布、辊压、分切、模切等工艺段，检测内容包括极片表面瑕疵及尺寸测量；中、后段制程可应用在卷绕、叠片、电芯外观检测、涂胶外观检测、Busbar焊接外观检测等。

应用效果

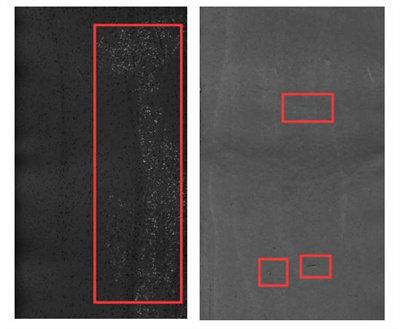

极片外观检测

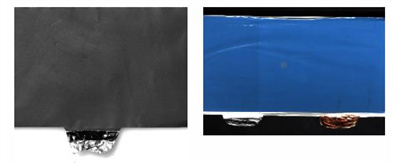

极耳外观检测                裸电芯外观检测

UA系列小面阵相机

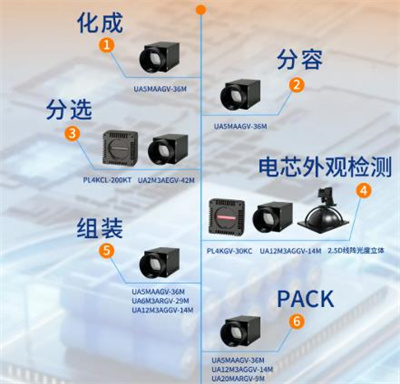

锂电行业中后段制程通常采用小面阵相机用于视觉定位，并采用全局快门面阵相机高速飞拍复检组装效果。埃科UA系列小面阵相机分辨率齐全，覆盖100万-2000万像素，无损压缩模式下效率成倍提升，内置多重图像算法，助力视觉应用更加便捷高效。

结构紧凑高集成

UA系列小面阵相机机身结构紧凑、设计轻巧，并且支持四面安装，易于部署集成，能够充分发挥机器“慧眼”作用。

功能多元易上手

该系列相机内置缺陷像素校正、平场校正、颜色校正、查找表、像素合并、降噪等算法，通过对原始图像信号进行处理和优化，以提高图像质量；还支持序列控制、自动曝光、自动白平衡、事件触发、Chunk、Burst触发等高级功能。

应用场景

埃科UA系列小面阵相机曝光时间短，轻松捕捉高速动态画面，呈现卓越的成像效果，广泛适用于锂电池各制程中的引导定位，例如PACK上盖抓取视觉引导应用、电芯定位抓取应用等。部分全局快门相机还适用于高速飞拍应用，例如电芯尺寸测量、外观检测等，是样样精通的“多面手”。

2.5D光度立体成像系统

电芯表面瑕疵类型多，不仅有表面划痕、破损、褶皱等明显瑕疵，也会有微小的气泡、凸起、凹坑等难以察觉的微弱缺陷。埃科2.5D光度立体成像系统可准确判断电芯各类瑕疵，有效提高检测效率。

算法强大高效

埃科2.5D线阵光度立体成像系统预设十余种不同的算法结果图，每一种都专为捕捉特定的图像特征而设计，从各个角度精准呈现出物体表面的微小瑕疵；还支持用户根据具体的检测需求调整算法，从而输出定制化的图像，拓宽在不同应用场景中的适用性。

图像处理流畅

相机内部集成埃科自研光度立体算法，对图像数据进行实时计算和分析，大幅减轻上位机的计算负担，保障了图像处理的速度和准确性，延迟低至微秒级，满足生产线上高速、连续的检测要求。

光源方案丰富

针对不同检测项目，埃科光度立体成像系统支持配置不同的光源方案，可选择多分区穹顶光源、4分区条形光源及8分区环形光源，确保全方位呈现瑕疵形态。

应用场景

埃科2.5D线阵光度立体成像系统广泛应用于缺陷特征小，且存在表面反光问题的外观检测，例如电芯外观检测、蓝膜外观检测、顶盖外观检测等，搭配近红外光源还可检测蓝膜下异物，全方位保障电池生产的安全和质量。

应用效果

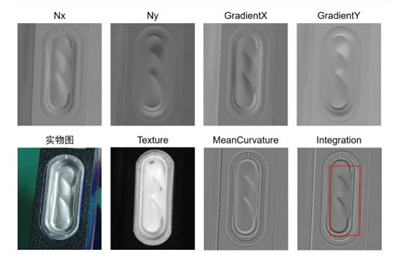

顶盖检测-防爆阀凹陷

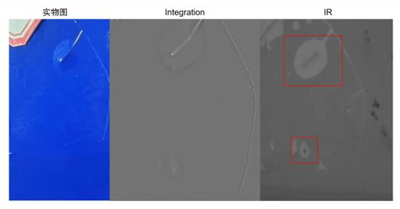

蓝膜检测-蓝膜下异物

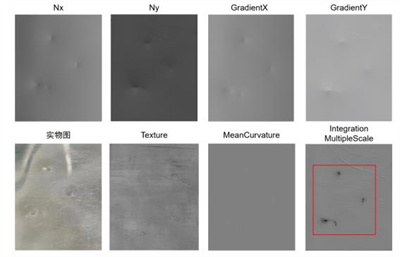

铝壳外观检测-凹坑

毛刺检测单元相机

在分切、模切、卷绕等工艺段，需对极片毛刺进行在线检测，针对这一应用场景，埃科光电推出了毛刺检测单元相机，不仅速度精度高，还集成了自动ROI、拼图输出、信号合并等智能功能，实现锂电池毛刺高速在线检测。

多样化选型

产品类型多样，提供280万/900万/1200万/2500万分辨率相机，搭配Camera Link、CoaXPress、万兆网数据接口，可适配不同幅面检测场景，满足客户定制化需求。

超高速捕捉

满分辨率下最高帧率可达409fps，开启ROI之后进一步提升帧率，动态锁定高清图像，精准捕捉高速产线中的微米级毛刺缺陷，满足锂电生产高效高质需求。

智能化功能

开启自动ROI功能，可自动追踪毛刺，让极片始终位于图像中心，提升检测效率；搭配埃科图像采集卡可实现多张图像拼接输出功能，便于算法一次性识别，提高算法检测效率；还提供信号合并、相机延迟曝光等功能。

应用场景

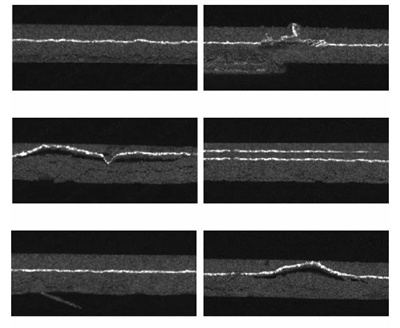

埃科毛刺检测相机拥有超高帧率性能，ROI后可以进一步提高最大帧率，适用于检测端面毛刺及平面毛刺，可在120m/min产线速度下稳定、清晰成像。

应用效果
