一、背景

近年来，新能源汽车市场的爆发式增长推动锂电池行业进入高速发展阶段，同时对生产效率和品质管控提出了更高要求。从极片制作、电芯组装到电池封装，机器视觉技术已成为锂电池生产全流程质量检测的核心工具。

电极、电芯制造，是做好锂电池产品所必须关注的重要环节，其关键质量要求是符合切割尺寸，不出现褶皱、脱粉、毛刺等异常。但随着组件的磨损，极片可能会产生毛刺、波浪边和脱粉层。其中，极片毛刺可能会刺穿锂电隔膜，导致正负极之间短路，直接影响电池安全。从检测需求来看，不仅要检测出是否有极片毛刺，还要对毛刺的尺寸做出判定。从检测方法来看，现有的毛刺检测方案大都需要多系统同时作业，操作繁琐、效率较低，难以满足电池企业高速度、高精度的检测要求。

埃科光电基于多年锂电行业经验，自主研发了毛刺检测相机系列，不仅速度精度高，还集成了自动ROI、拼图输出、信号合并等智能功能，实现锂电池毛刺在线检测，为锂电池制造企业提供高效、可靠的缺陷检测解决方案，助力客户优化生产流程，提升产品良率。

二、产品优势

多样化选型：提供280万/1200万/2500万分辨率相机，搭配Camera Link、CoaXPress、万兆网数据接口，可适配不同幅面检测场景，满足客户定制化需求。

超高速捕捉：最高帧率可达409fps，开启ROI之后进一步提升帧率动态锁定高清图像，精准捕捉高速产线中的微小毛刺缺陷。

智能化功能：自动ROI功能可根据检测目标位置与灰度阈值，实时调整成像区域，实现动态防抖与精准对位；搭配埃科图像采集卡可实现多张图像拼接输出功能，便于算法一次性识别，提高算法检测效率；可实现多个差分信号拍摄一张图片的信号合并功能；相机延迟曝光功能可实现光源同步，低曝光下可以最大化图片灰度。

定制化算法：支持瑕疵算法定制开发，适配多类型毛刺检测，针对性解决锂电行业痛点。

三、产品特色

埃科毛刺检测相机拥有超高帧率性能，ROI后可以进一步提高最大帧率，广泛应用于高速飞拍场景，可在120m/min产线速度下稳定、清晰成像。UB12MABCL-66M相机满分辨率最大帧率为66fps，纵向分辨率为1392时最大帧率为139fps；TS25MCXP10-146M相机满分辨率最大帧率为146fps，纵向分辨为2080时最大帧率为357fps。

该系列相机内置自动ROI功能，ROI区域可以根据拍摄物的上下移动自动匹配，实现对所需检测对象的自动跟随，确保检测目标始终位于画面中心。精准对位，成像防抖，解决了传统方案因物体偏移导致的漏检问题。

四、应用领域

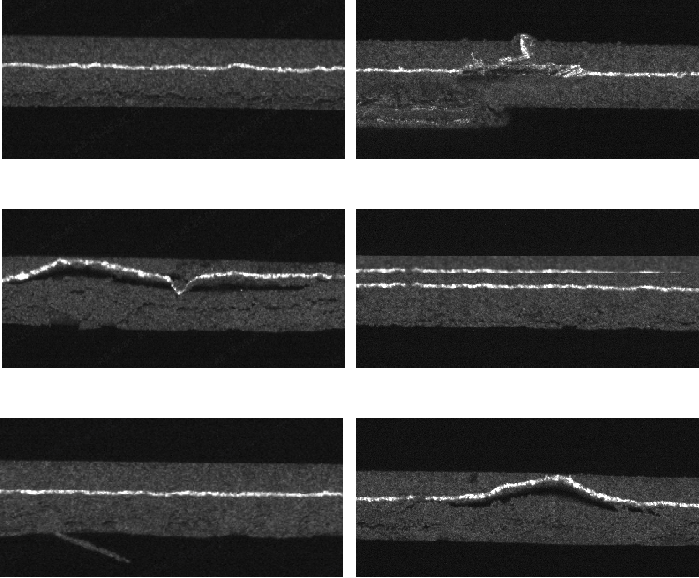

图1 埃科毛刺检测相机清晰识别极片微米级毛刺

如图所示，埃科毛刺检测相机清晰识别极片微米级毛刺，检测精度及速度可满足毛刺图像的全自动拍摄分析，解决了新能源锂电领域的痛点需求。

其中TS2M8SXGV-409M、TS25MCXP10-146M相机自动ROI功能适用于检测端面毛刺，UB12MABCL-66M相机自动ROI功能适用于平面毛刺。

五、结语

埃科光电毛刺检测相机以高帧率动态捕捉、自动ROI追踪为核心技术突破，直击锂电池制造中毛刺检测的效率与精度痛点，确保缺陷“无处遁形”，为锂电企业降本增效提供可靠保障。
