目前高端智能检测设备对远心镜头的使用日益广泛，作为远心镜头的核心组件，光源照明系统直接影响着视觉成像的效果，可分为内置照明和外置照明2种形式。

内置照明即将点光内置于远心镜头中的照明系统，成本较高，容易出现光晕及不均匀的现象，且当部分远心镜头没有内部L90转向的同轴产品选择时，只能选择外置照明系统。

外置照明即将同轴、环光、背光等外置于远心镜头的照明系统。使用散射光照明分辨率高但对比度低，成像效果不理想；使用常规平行同轴光源照明对比度高但分辨率低，图像在高倍率拍摄时易有虚影。

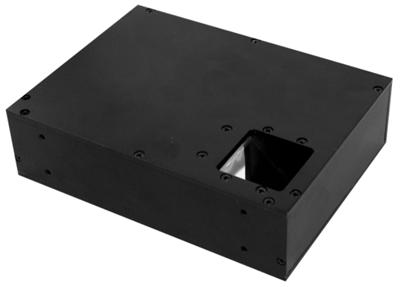

为解决现有远心镜头照明系统存在的上述问题，上海嘉励最新推出了具有高对比度、高清晰度的平行同轴光源，可广泛应用于高清拍摄、局部拍摄、高对比度拍摄等场景。

产品特点

亮度高，均匀性好；平行光路设计，光线准直性强；独特分光镜结构，光源损失较小；在高倍率镜头下，成像效果较普通光源更为清晰。

应用领域

高精度小型金属件尺寸检测；电子手表屏幕轻微划痕检测；高反光小型物体污点/划痕/凹凸点检测。

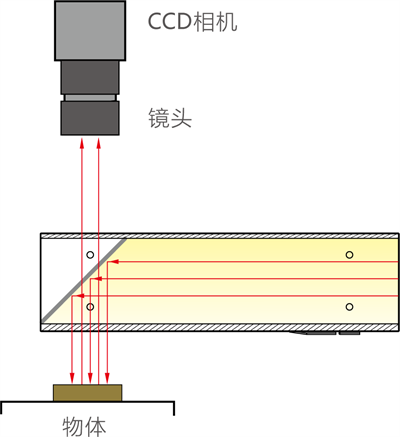

光路结构图

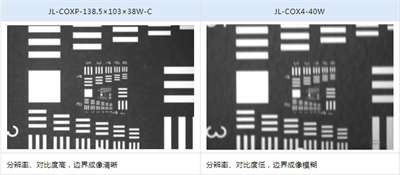

USAF 1951分辨率下测试表现

应用案例

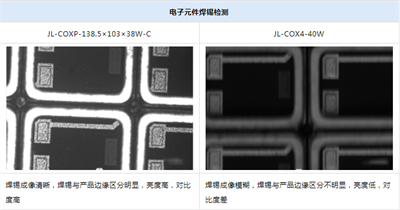

电子元件焊锡检测

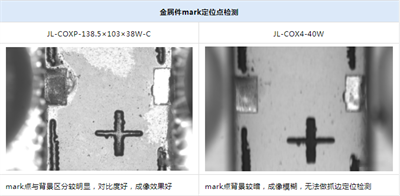

金属件mark定位点检测

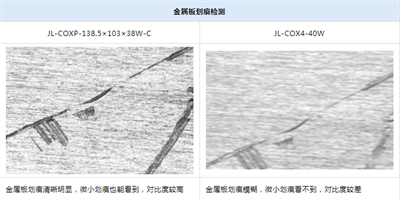

金属板划痕检测

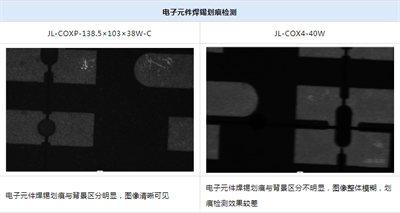

电子元件焊锡划痕检测

以上案例拍摄条件：相机：JL-ACG-200006GM；镜头：JL-10MS-65X4-V1。
