产品概述：

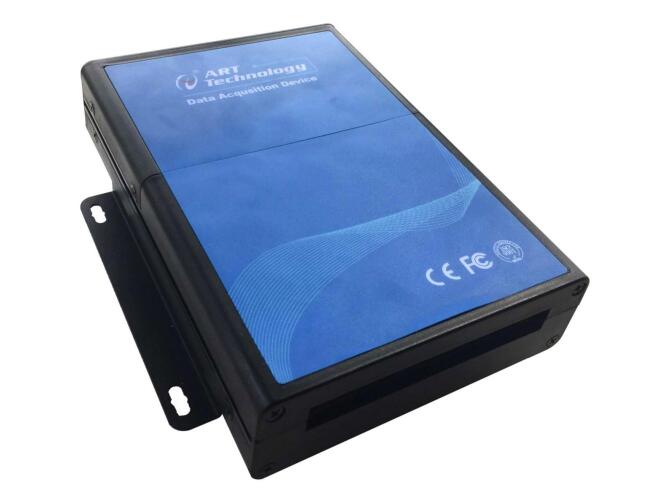

阿尔泰科技USB总线多功能数据采集卡USB2887/2888/2887A/2888A，提供16/32/16/32路单端或差分输入，16位ADC采样精度，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量；8路带缓冲数字I/O，4/16/4/16路可编程I/O及1/4/1/4通道多功能计数器。
本板卡主要应用场合：电子产品质量检测、信号采集、过程控制、伺服控制。
产品参数：
连接器可选 | USB2887/2888/2887A/2888A为采集卡本身带接线端子版本 | ||
AD模拟量输入 | ADC分辨率 | 16位（Bit） | |
输入通道 | 16/32/16/32路单端或差分 | ||
输入量程 | ±10V、±5V、±2.5V、±1.25V | ||
采样速率 | 500/500/250/250KS/s | ||
采样模式 | 按需单点采集、有限点采集、连续采集 | ||
存储器深度 | 8K点 FIFO | ||
触发源 | 软件强制触发、模拟量触发、外部数字量触发 | ||
校准方式 | 软件自动校准 | ||
CTR计数器 | 通道数 | 1/4/1/4路多功能计数器 | |
计数器位数 | 32位 | ||
计数器功能 | CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器) | ||
CO：脉冲输出 | |||
采样方式 | CI：按需单点采样、有限点采样、连续采样 | ||
CO：单点（按需）生成、有限点生成、连续生成 | |||
存储器深度 | 2K点FIFO | ||
DI/O | 通道数 | 12line (USB2887/2887A) | Port0：8 Line |
Port1：4 Line，复用PFI0~3 | |||
24line (USB2888/2888A) | Port0：8 Line | ||
Port1：8Line，复用PFI0~7 | |||
Port2：8Line，复用PFI8~15 | |||
配置方式 | 程控I/O方向与状态 | ||
采样方式 | 按需单点采样、有限点采样、连续采样 | ||
输入\出速率 | 10MHz | ||
存储器深度 | 2K点FIFO | ||
单通道驱动 能力高达 | -20mA @Source电流 25mA @Sink 电流 | ||
