北京阿尔泰科技发展有限公司成立于1999年，是一家专业从事测控产品研发、生产、销售和服务的公司。自主研发的产品包括多种总线数据采集板卡、分布式采集模块、无线通讯数传采集模块、运动控制卡、测控机箱及测控系统、控制器、无风扇工业电脑、工业平板电脑、工业主板等。
产品概述：

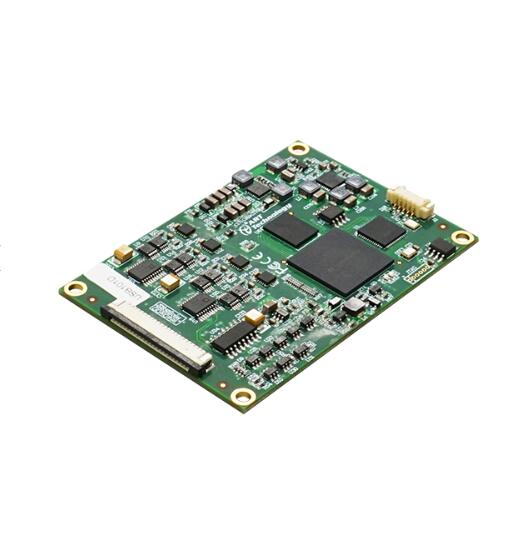

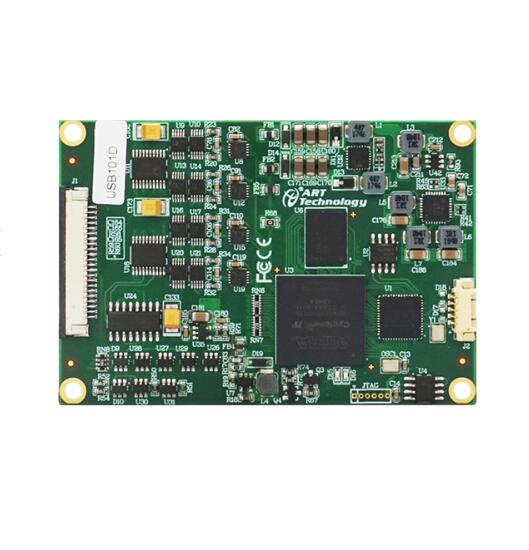

USB101D是一款超小尺寸的AD同步采集卡。该板卡提供4路差分模拟量输入，16位ADC采样精度，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量。本板卡的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
产品参数：
AD模拟量输入 | ADC分辨率 | 16位(Bit) | |
输入通道 | 4路差分 | ||
输入量程 | ±10V | ||
过压保护 | ±12V | ||
校准方式 | 软件自动校准 | ||
采样率 | 高达1MS/s | ||
采样方式 | 同步采样 | ||
采样模式 | 连续采样、触发采样、有限采样 | ||
耦合方式 | 直流耦合 | ||
触发模式 | 中间触发、后触发、预触发、硬件延时触发 | ||
触发源 | 软件触发、DTR触发 | ||
触发方向 | 下降沿触发、上升沿触发、上下边沿触发 | ||
DTR输入范围 | 标准TTL电平 | ||
程控增益 | 1、10、100、1000倍 | ||
输入阻抗 | 10MΩ | ||
非线性误差 | ±4LSB(max) | ||
增益误差 | 10 ppm/°C(G = 8) | ||
外时钟输入范围 | <= 1MHz，TTL电平信号 | ||
数据读取与存储 | 通道切换方式 | 4通道4芯片独立工作 | |
数据读取方式 | USB 2.0 | ||
采样模式 | 有限采样 | 连续采样、连续触发采样 | |
存储器深度 | 64M字 DDR2存储器 | 16K字FIFO | |
每通道存储深度 | 8M字（点） | ||
板卡尺寸 | 80.14mm(长)×55.07mm(宽) | ||
