乐视光源:LED芯片缺陷与基板色差检测应用
收藏
2022-07-29 11:49:05来源: 中国机器视觉网

LED光源在日常生活中应用非常广泛,其具有亮度高,发光效率高,节能环保,寿命长,安全可靠等优点。LED灯珠是LED光源的核心元件,其封装过程当中往往存在不良,如黑点、毛絮、气泡等,早期一般使用人眼检测,这种检测方式往往因眼部疲劳造成漏检、误检,最终导致产品质量无法保证。随着机器视觉的广泛应用,视觉检测在LED芯片缺陷检测中已经非常成熟,本文将介绍具体的案例。

一、检测要求

1.灯珠表面划伤;

2.表面黑点、底部黑点、表面线状杂物,底部线装杂物、封胶不平、围坝不良、溢胶;

3.灯珠底板空洞、塌线、折线;

4.基板色差;

5.各种外观不良。

二、样品分析


样品图

1.工件大小不一致,按最大的灯珠50*50 mm的视野

2.灯珠颜色不一致,需要兼容

3.使用彩色相机

4.分类缺陷:

a:常规表面缺陷——黑点、杂物、围坝不良、溢胶、封胶不平、气泡、翘线等

b:表面划伤缺陷——表面划痕、刮伤、压印、脏污等

c:线路基板缺陷——基板空洞、塌线、折线等

d:色差检测、基板表面发黄

三、方案设计

1.常规表面缺陷

◆光源选择:使用三色组合环形光源蓝色、环形无影光源。


◆效果展示:


表面黑点  底部黑点


表面毛絮  底部毛絮


气泡  翘线


围坝不良 封胶不平


溢胶缺胶

说明:利用三色有阶梯部分凸显出三色特征,特别是对气泡,翘线等等缺陷能突出缺陷位置。

2.表面划伤

◆光源选择:使用同轴光源。


◆效果展示:


表面划伤

说明:灯珠表面有胶通过高角度垂直照射,凸显出划伤。

3.线路基板检测

◆光源选择:使用蓝色环形光源。


◆效果展示:


基板空洞 塌线


折线

说明:蓝色对灯珠芯片显色比较特别,能清晰呈现出线路部分,有利于线路部分的检测。

4.色差检测

◆光源选择:使用方形无影光源。


◆效果展示:

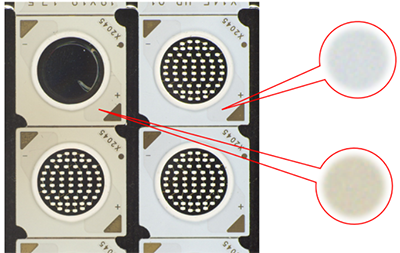

色差对比

说明:方形无影光源照射均匀,对色差检测较为突出。
