大族视觉新能源行业应用案例,助力锂电行业高速发展
收藏
2023-06-01 15:09:10来源: 中国机器视觉网

动力电池作为新能源汽车的动力核心,其品质直接关系到新能源汽车的性能和安全,然而动力电池生产工艺复杂,技术壁垒高,需要前期大量的研发投入,且过程中也会不可避免的出现各种缺陷。为减少错检、漏检等问题,可在动力电池生产工艺环节引入视觉检测。大族视觉配合自动化的快速发展和制造工艺的迭代升级,倾力打造专业、智能的视觉软件,搭配精益、可靠的硬件产品,提供全面的机器视觉解决方案,助力锂电行业高速发展。

HV系列智能软件系统

HV系列智能软件系统是大族视觉所开发的一款智能机器视觉软件,与传统的视觉系统相比,HV系列智能机器视觉软件架构完善、功能齐全、拥有数十个视觉算法工具,具有简单、高柔性化等多个显著优势,包含视觉定位、尺寸测量、检测及信息识别等功能,拥有强大的逻辑处理能力,可以同时处理多个检测任务,秉承简易、灵活、高效、易上手的特性,可以适应大多数项目的需求,为客户提供快速搭建视觉应用服务。


系统主界面


统运行界面

HV系统配置了成熟的视觉算法,简化了机器视觉系统的复杂度,具有便捷的适配参数功能,不需要编写任何代码,降低了对操作人员的技术要求低;同时还拥有丰富的业务工具,对位多个场景,标准化配置流程,引导式操作,步骤简单;定制化的业务部署,全方位、多层次满足客户需求。

HV系列硬件产品

机器视觉系统的核心是图像的采集和处理。所有信息均来源于图像,高质量的图像会大大降低图像处理的难度,提高系统的精度和可靠性,而合理有效的照明方案可提升图像质量。

· 相机

优化硬件设计,性能稳定。可输出闪光灯同步信实现曝光与补光的精确同步。可输出多种格式图像数据。优异的图像插值算法,更好的颜色还原。


· 镜头

高分辨率、高对比度、超低畸变。卓越的光学设计,高解像力。坚固的结构设计,抗震性能好。


· 光源

高强度LED阵列,大面积打光。光源照射角可根据安装方式调节。颜色可根据需求搭配,自由组合,尺寸灵活定制。


锂电池行业应用案例

· 转接片设备焊接检测

转接片焊接是电池电芯生产流程中极为重要的一道工序,起到连接盖板及电芯的作用,焊缝质量直接影响整个电芯的性能。

检测项目

检测阴极、阳极,检测焊点大小、偏移,检测蓝色薄膜偏移


检测方案

软件:HSV软件2D+AI深度学习+3D

硬件:定制组合镜头及光源


检测结果

极耳中心位置检测上下偏移规格:0mm~30mm,左右偏移规格0mm~60mm

焊点焊印面积规格15mm² ~200mm²


铜片焊点


铝片焊点


铜极片


铝极片


此图使用找线工具找到蓝色薄膜的竖边与治具的黑色边,通过距离计算工具判断蓝色薄膜是否偏移

· 电池顶盖满焊焊后缺陷检测

新能源行业中,顶盖焊接是方形动力锂电池封口焊接过程中的重要一环,顶盖焊接质量会影响整个产品的安全性和稳定性,因此对焊接质量的检测要求很高。

检测项目

爆点、凹陷、断焊&漏焊、毛刺凸起


检测方案

软件:HSV软件系统:2D+3D +AI深度学习

硬件:定制组合镜头及光源


检测结果

识别并挑出爆点直径≤0.2mm;凹坑直径≤0.2mm;断焊、漏焊≤1mm;翻边<0.2mm,顶盖凸起<0.5mm

误判率≤1%,扫描速度≥250mm/s

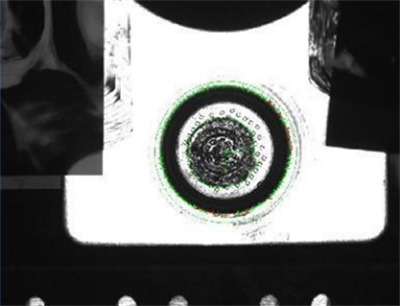

· 电池密封钉焊接焊后质量检测

在锂电池电芯制作工艺中,电芯封装进电池壳体后,会在壳体上方的注液孔注入电解液,注液完成后进行焊接密封,焊接缺陷会造成动力电池性能大打折扣甚至报废,因而密封钉焊接质量的检测对动力电池的品质护航起着关键作用。

检测项目

爆孔、小爆孔、针孔、焊渣、熔钉、台阶


检测方案

软件:HSV软件系统 2D+3D缺陷检测算法

硬件:定制组合2D、3D相机,镜头及光源


检测结果

识别并挑出爆点直径≥0.2mm,针孔≥0.2mm,凹坑直径≥0.2mm,断焊长度≥1mm

漏杀率≤0%,过杀率≤0.5%,误判率≤0.5%,扫描速度≥150mm/s

CCD检测≥500万像素


动力电池作为绿色能源变革的关键节点,利用效率与经济价值越来越高,受电池企业强势扩产带动,机器视觉在锂电行业应用的需求量也迅速增加,相信随着生产工艺的完善与机器视觉检测的应用配合,针对锂电生产中出现的各类缺陷都会迎刃而解。

大族视觉是以AI智能和视觉检测为技术核心的企业,深耕机器视觉行业多年,始终坚持自主创新,积极开发先进的机器视觉和专业算法,专注于深度学习和图像底层算法,不断提升智能检测水平,现已拥有大量的锂电行业应用案例,可提供专业的机器视觉技术支持和科学成熟的解决方案,满足各类自动化需求,实现智能制造,提高生产效率。
