方案背景

随着科技的不断发展，蓝牙耳机已经成为越来越多人的选择。蓝牙耳机具有无线自由、便携性好、音质出色、兼容性强、通话效果好、节能环保等优点。无论是在日常生活中还是工作中，使用蓝牙耳机都可以带来更加便捷、舒适和高效的体验。

案例解析

①耳机挂塑胶件组装焊接视觉定位

耳挂就是耳机和耳塞按照佩戴方式所划分的一种类型，是把耳机两个单元之间起连接作用与佩戴固定作用的横梁予以取消，配以精美的挂钩使之挂在耳朵上的设计。耳机挂工件组装焊接质量会影响整体品质及消费者体感。

检测项目：定位抓料，识别L/R。定位组装，识别轮廓数据，引导精准焊接。

检测方案：百万聚焦镜头，高分辨率相机，HV5.0 2D定位检测技术。

检测结果：实时采集场景信息，有效识别，精准定位，轮廓清晰。

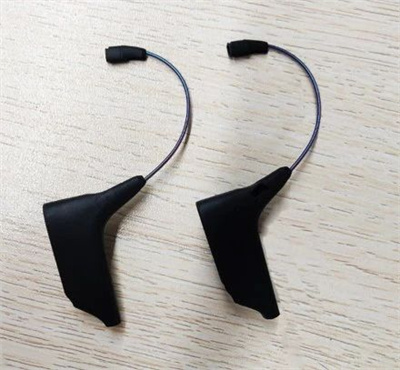

耳机挂判断左右

耳机挂找轮廓

②TWS耳机电路锡焊AOI检测

TWS耳机各个零部件之间通过锡焊形成电连接，使耳机具备传输声音、智能控制等功能。蓝牙耳机里面的PCB电路板空间非常狭窄，且集成了电子元器件及连接件等，外壳又多为塑胶外壳。AOI检测可高效快速检测PCB的贴装和焊接质量，检测出各种缺陷。

检测项目：检测焊点的大小（覆盖面积）、焊点质量（有无烧伤）。

检测方案：百万聚焦镜头，高分辨率相机，HV5.0 2D+3D检测算法。

检测结果：AOI检测是集计算机技术、高速图像处理与识别技术、自动控制技术、精密机械技术和光学技术为一体的综合检测技术，具有自动化程度高、检测速度快、分辨率高的检测能力。

耳机AOI

先用模板匹配工具定位外轮廓，计算中心及偏移角度，通过补正工具可匹配出检测位置，在检测区域内提取焊点的面积，计算最大值和最小值之间的差异；

物料覆盖率差异值大于5%判定为NG，夹爪偏移差异值大于0.01mm判定为NG。

大族视觉专注于机器视觉应用技术，倾力打造的HV系列视觉系统具有速度快、定位准、适应性强等特点，可用于生产线上的焊接引导、零件装配、形状检测等；通过相机捕捉零件的图像，结合图像处理算法分析，确定零部件的位置和角度，从而实现精确的装配及焊接，提高生产效率，减少人工误差，保证产品质量。
