项目背景

在精细制造领域，表壳螺母的准确定位至关重要。随着机器视觉技术的不断进步，创科视觉为表壳螺母定位提供一站式视觉解决方案，通过智能图像识别技术，实现螺母的准确捕捉与定位，为生产线的自动化和智能化提供有力支持。

实现功能：通过机器视觉准确定位表壳螺母中心，实现激光焊接引导。

检测思路：首先采集图像，并进行预处理以提升其质量。随后，通过轮廓匹配技术来确定螺母的具体位置，并对任何被测物体的位置偏移进行补正。接下来，系统会检测图像中的圆形特征。最终，系统将显示检测到的数值，并将结果以数据形式存储和展示，从而确保检测的准确性和卓效性。

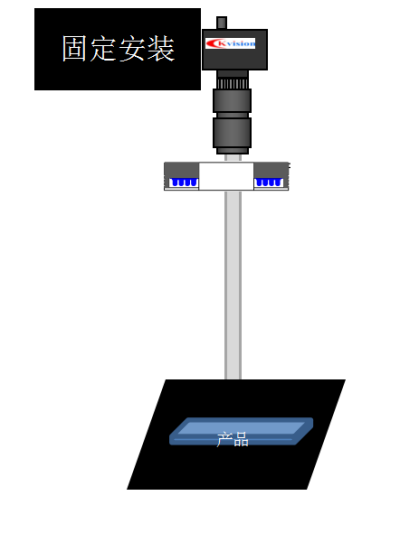

流程说明：相机和光源固定安装，相机从上往下拍照，每次拍照检测一个产品，安装好产品后由PLC触发视觉拍照，检测完成后反馈PLC结果。

参数设置：视野范围：采用500万相机，0.7倍远心镜头，视野8.1×6mm。最大行频：23.1 fps，卷帘曝光。检测时间：单次拍照+检测时间+通信≤0.6s。检测精度：单像素精度0.003mm；定位精度±0.01mm。

算法处理：通过算法膨胀、腐蚀处理图像表面噪点。

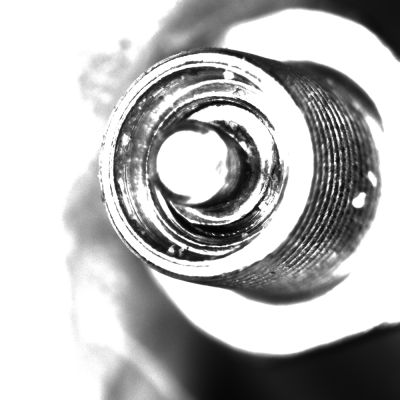

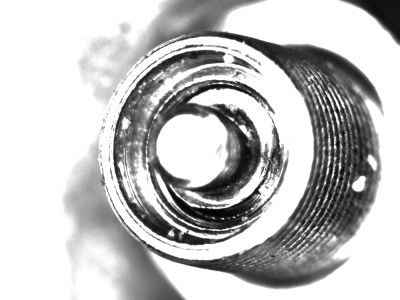

打光效果图（螺母表面噪点较多）：

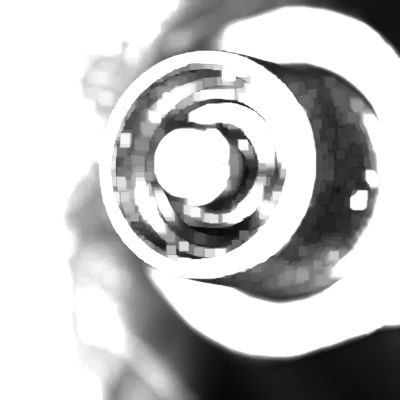

算法处理后：

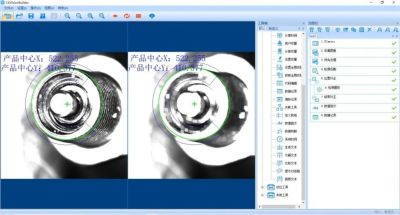

检测效果：

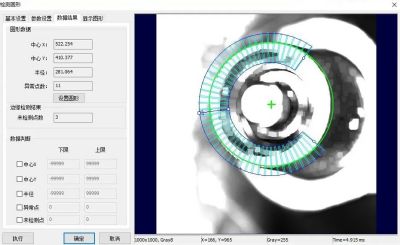

螺母定位引导：图像边缘效果清晰，直接抓取螺母上表面圆形，以圆心中心位置为产品X、Y坐标。

通过表壳螺母定位机器视觉解决方案的成功应用，创科视觉再次证明了在机器视觉检测领域的深厚技术和丰富的行业经验，为客户的生产流程注入了智能化动力，使得表壳螺母的定位更加准确、卓效。创科视觉致力于为客户提供准确、卓效的视觉检测解决方案，助力客户提升产品质量和生产效率。
