汽车制造是自动化程度最高的行业之一，但汽车主机厂、零部件厂超过一半的上下料、装配工序都是人工在作业，工作强度大、重复性高、招工困难；且由于汽车零部件种类多达数千种、人工送料偏差导致来料不规整等使得传统自动化无法应对柔性化的生产模式，越来越多汽车主机厂及零部件厂商开始布局AI视觉智能上下料、装配机器人。

汽车零部件上下料、装配视觉识别痛点

在实际生产过程中，汽车零部件包括了外饰件、内饰件、发动机配件、传动系配件等不同类型，其外形各异且尺寸差别极大。大部分汽车零部件上下料、装配采用人工作业，而依靠“AI机器视觉”与“工业机器人”结合进行零件上下料、装配有以下痛点：

· 零件种类繁多：零件种类繁多导致无法通过简单的吸盘及夹具实现抓取，且抓取过程中不允许对零件表面擦伤或出现吸痕，故需专门设计柔性夹具并以超高的视觉识别精度在特定姿态下实现抓取；

· 零件反光、易形变：外饰件大多为高反光件，对3D视觉成像与识别容易造成干扰，且抓取过程中容易发生形变，机器人放置治具或装配难度极大；

· 来料位置不稳定：人工摆料偏差、料车精度偏差、AGV送料偏差会导致零件来料位置与姿态变化较大，AI机器视觉定位零件难度加大；

· 放置精度要求高：零件在下料之后要进行多道组装工序，需要以非常精确的姿态放置到下料治具上，零件形变导致机器人放置容易出现误差。


黑色且反光严重


零件易变形、划伤

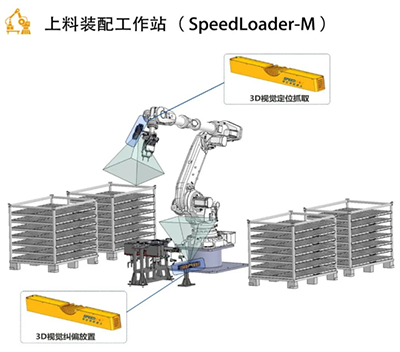

上料装配工作站SpeedLoader-M

视比特机器人面向汽车主机厂、汽车零部件厂的上下料、分拣、装配等场景，自主研发了基于“AI+3D视觉”的机器人上料装配工作站（SpeedLoader-M），依托3D视觉高精度定位算法、3D视觉高精度纠偏算法，实现了对多品类、无序来料的汽车零部件高精度定位抓取及高精度纠偏放置，在汽车全自动柔性机器人生产线中该套系统可实现敏捷开发、快速部署。

此外，上料装配工作站（SpeedLoader-M）可对接MES、SCADA等系统，与AGV等下游设备联动，实现不同品类、多姿态摆放的零件高精度柔性抓取与放置。


产品功能：面向汽车主机厂、汽车零部件厂的上下料、分拣、装配等场景，采用3D视觉高精度定位算法、3D视觉高精度纠偏算法等技术，实现对多品类、无序来料的汽车零部件精准识别抓取及高精度纠偏装配。

产品优势：

· 3D视觉系统可识别多品类、多姿态、高反光、黑色、形变较大的零件

· 3D视觉实现高精度定位抓取与纠偏放置

· 3D视觉及总控软件可快速、敏捷部署

· 实时规划机器人运动轨迹

· 柔性夹具可兼容多品类零件的抓取与装配

· 识别准确率达99.9%以上


精准定位深框抓取零件

gif图3 (1).GIF

精准纠偏放置零件

核心优势

· 首创3D点云配准算法

首次开创性的将 Transformer 网络运用到3D点云处理，实现高效实时的点云配准算法；通过此配准算法，可以获得待抓取零件的准确姿态，为机器人提供高精度抓取信息与放置信息；此外，基于深度学习网络的点云配准算法，具有抗干扰能力强、稳定性高、实时性强的特点，且针对因零件反光导致的点云缺失，有一定的兼容性。

· 基于3D点云的高精度定位抓取

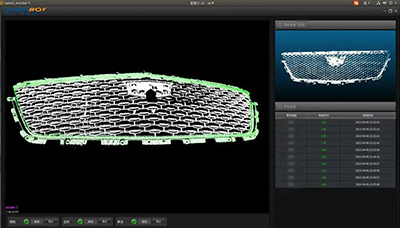

通过将零件的三维模型与实时拍摄的三维点云进行精确配准，可引导机器人对料箱中堆叠的高反光零件进行精准抓取；此外，视比特自主研发的机器人驱动程序可实时规划机器人运动轨迹，在对深达1.5m的料框内零件进行抓取的同时，主动避开固定工件的金属立柱与料箱四壁，此过程中视觉识别精度可达到0.1mm~0.2mm。
