SMT(Surface Mounted Technology: 表面贴装技术)是目前电子组装行业里最为常见的加工工艺。由于SMT技术具有组装密度高、可靠性高、高频性能好、可以降低成本、便于自动化生产等优点，目前先进的电子产品，特别是计算机及通讯类的电子产品，已经普遍采用SMT技术进行贴片加工。

纵观SMT行业的发展，机器视觉作为一种快速、实时、准确采集与处理信息的高新技术，已经逐渐成为国民经济信息化、提高企业竞争力不可或缺的技术工具和手段。在SMT检测行业，对超高速工业相机的应用需求越发迫切，同时随着产品不断的更新迭代及需求的不断升级，能够兼顾高帧率、高分辨率的产品，越发受到SMT行业检测的青睐。华睿科技深切洞察SMT行业客户需求，已于2021重磅推出12MP-CXP12超高速大面阵工业相机AX5A22M/CP050。

Sensor介绍

12MP-CXP12大面阵工业相机AX5A22M/CP050，搭载CMOSIS出品的CMV12000图像传感器芯片，其像元尺寸高达5.5µm，搭配CXP-12接口输出，其满分辨率4096 (H) x 3072 (V)下帧率可达330帧，此帧率在众多大面阵工业相机中一骑绝尘，是我司目前帧率最高的大面阵工业相机产品。

产品亮点

· 超大像元

12MP-CXP12大面阵工业相机AX5A22M/CP050我司超高速大面阵工业相机的代表，同时也是超大像元的代表机型。AX5A22M/CP050搭载的CMV12000图像传感器具有5.5µm的像元，此像元尺寸在我司大面阵相机中独占鳌头，使得相机具有卓越的感光性能，在低照度和低曝光的使用场景中，依然能够提供优异的图像质量。

· 捕捉“能手”

AX5A22M/CP050其图像传感器采用8bit ADC全画幅输出，搭载CXP-12接口（理论带宽为4x12.5Gbps）后帧率可达330fps，其代表了我司大面阵工业相机目前最快的帧率水平，堪称高速运动下的“捕捉能手”，可以极大地提升检测效率。同时，此相机提供低至50μs的曝光时间，非常适合“飞拍”或超高速拍摄中的应用。

· 易用便捷

凭借在硬件上预留的充沛资源，AX5A22M/CP050可以实现多ROI设置，最多支持32个ROI区域的选择，用户在使用时可以有效锁定出感兴趣的检测区域，作为图像预处理的手段之一，为用户后续的图像算法处理带来了极大的便捷性。

应用案例

在SMT行业机器视觉产品应用广泛，如：AOI光学检测、PCB印刷电路、电子封装、丝网印刷、SMT表面贴装、SPI锡膏检测、半导体对位和识别等的高精度制造和质量检测环节。

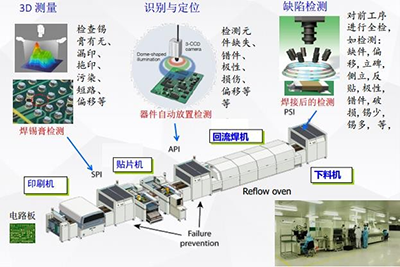

机器视觉在SMT装配线上的典型应用

(资料来源：《机器视觉引领创新，合作共赢齐创未来》)

在SMT行业中，如上图中的SPI、API、PSI等环节均可以用到12MP-CXP12大面阵工业相机AX5A22M/CP050进行检测。目前市场中普遍反馈，对于SMT各个工序的节奏要求大幅度提升，需要在12MP满分辨率下要求达到300fps左右的速率，AX5A22M/CP050正是凭借其满分辨率下330fps的卓越表现赢得了市场的广泛青睐。

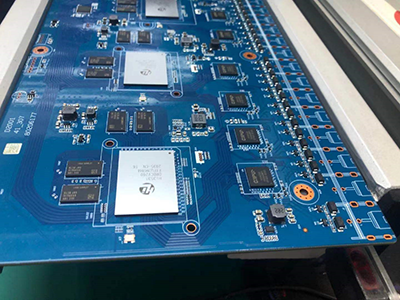

SMT行业检测实拍图

12MP-CXP12大面阵工业相机AX5A22M/CP050凭借其卓越的性能，还可以应用在电子半导体的晶圆切割检测、3C表面检测、触摸屏制造等各个环节。随着技术的进度和应用成本的大幅度下降，AX5A22M/CP050可以有效替代人工，可以适应在电子半导体生产中高速的上下料节奏要求，提高检测效率。
