普密斯视觉方案,准直仪零件外观瑕疵检测案例
收藏
2023-08-25 16:46:42来源: 中国机器视觉网

随着工业的飞速发展,一些生产工业零件的企业,都在不断增加工业零件的产量,因此,传统的人工检测效率也变得越来越低下,无法满足现今的企业需求。如今,机器视觉设备已成为当今工业行业中热门的设备,其中表面瑕疵检测系统更是广泛应用于各个行业中。

准直仪作为一种精密的测角仪器,产品本身的品质更会直接影响到使用体验,所以需要对其零件外观进行精密的检测。

检测需求

一次性检测单个样品,需将产品上的划痕、压痕和碰伤等瑕疵在视觉方案下清晰凸显,方便软件检测。

项目难点

①产品呈锥形,高度差较大;②产品表面为高反光材质,普通光源打光下会把灯影成像在产品表面,影响软件识别和判断;③同样由于产品表面高反问题,附近稍有反光的物品均会成像,干扰软件判断。

解决方案

500W黑白CMOS高清相机;镜头使用高精度0.5X-1X光圈可调变倍远心镜头;光源搭配白色无影环形光源;视觉方案四周使用黑色吸光材质(例如黑色绒布)。

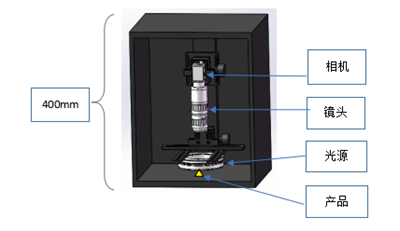

演示方案


核心配件介绍

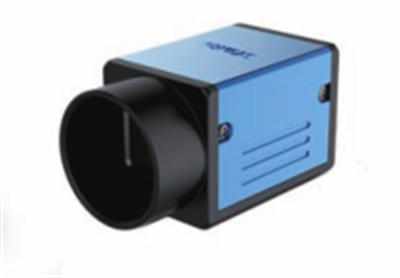

一、普密斯500W黑白CMOS高清相机

新一代千兆网相机,低功耗,低噪声,高稳定性,在各个场景和色温下都能真实还原图像画面,保持清晰锐利。支持软、硬件触发,自由运行等多种模式,支持锐度,降噪,伽马校正,亮度,对比度等ISP功能。

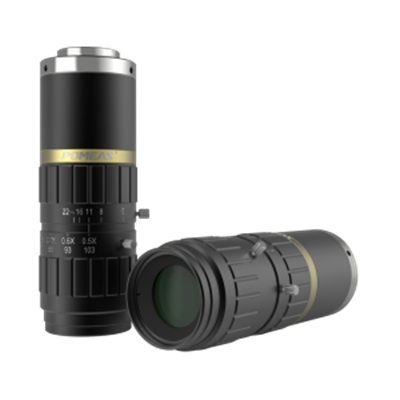

二、普密斯0.5X-1X高分辨率变倍镜头:VP-LZM-0510M

优点:

基于远心光路设计,超低畸变成像;变倍范围0.5X-1X,可按产品需求调整倍率;光圈可调,可根据使用需求灵活调整景深与分辨率,本案例中通过调整光圈可使景深满足需求;高分辨率,同倍率下效果均优于其他变倍镜头;结构紧凑,占用空间小。

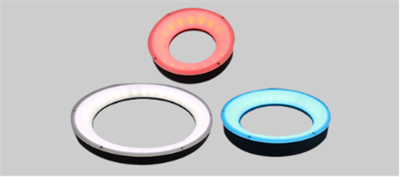

三、普密斯环形光源(高角度)、平行背光源

普密斯的环形光源种类齐全,多色多角度,本案例中检测表面瑕疵的是白色无影环形光源,此光源照射面积大,高低工作距离均可使用,方便安装;发光均匀性极好,无灯影,不会在产品表面产生干扰。


案例结果展示

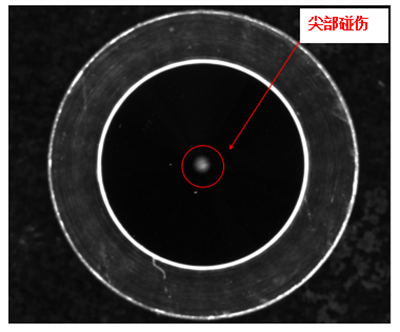

· 图1 尖部碰伤瑕疵效果图

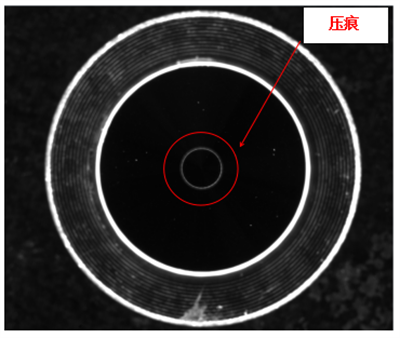

· 图2 压痕瑕疵效果图


· 图3 擦伤瑕疵效果图
