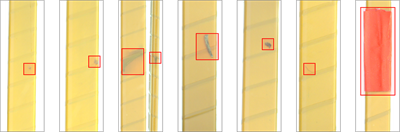

新能源电机电磁牵引线表面瑕疵

智能制造、汽车、电子信息、消费类电子产品、高速铁路、智能电网等产业的迅速发展，给电磁线生产企业带来更为广阔的应用领域和市场空间。未来我国电磁线需求仍具有稳步增长的动能，预计到2029年我国电磁线需求量将超过256万吨，产业市场规模望增长至1455.9亿元。

电磁线介绍

电磁线是一种具有绝缘层的导电金属电线，用以绕制电工产品的线圈或绕组。

· 电磁线原理

是利用法拉第的电磁感应效应，通过电流产生磁场，或切割磁力线产生感应电流，实现电能和磁场能的相互转换，被誉为电机、电器工业产品的“心脏”。

· 电磁线应用

广泛应用于电力、机电、电气设备、家用电器、电子、通讯和交通等多个行业，涵盖了以电力、机电，以及家电产品为主的传统行业，和以电子信息产品、新能源汽车、高端装备制造为主导的新兴行业，下游行业的发展直接影响了电磁线行业的发展。

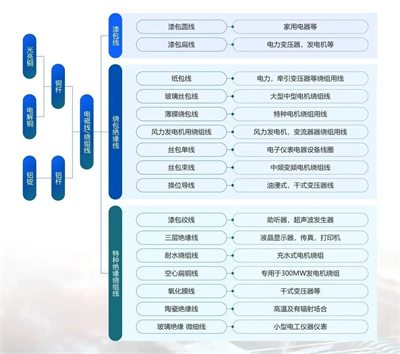

电磁线按绝缘特性分类

电磁线检测案例-牵引电机

· 项目背景

交通是城市经济发展的命脉，但是随着城市现代化进程的推进，解决当下城市存在的交通拥堵问题。地铁这种新型的交通运输方式逐步成为了城市交通建设的重点，电机牵引线作为动力电机重要组成部分，其安全性及质量问题关系着整个动力系统。一旦出现牵引线的质量不合格，这会严重影响这个电机的正常使用，对于整体的地铁安全也会造成较大风险，产生严重后果。

· 项目难点

① 相机与光源在高速运动中频闪控制快速取相；

② 反光镜原理在相机成像中的应用；

③ 深度学习软件在瑕疵检测及瑕疵分类中的应用；

④ 相机如何在保证检测稳定的前提下，提高视觉系统的处理时间；

⑤ 如何将多相机多个面结果汇总，并在软件中显示各个瑕疵点及瑕疵阈值设定。

· 解决方法

通过这种对电磁牵引线瑕疵的在线视觉应用，能够对牵引线的各个面的各种瑕疵进行多方位的检测。通过多个相机及反光镜原理，对各个不同面进行在线连续检测，同时再配合可视化的操作界面，极大的确保了产品的质量。

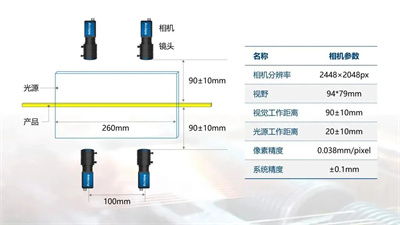

· 安装示意图

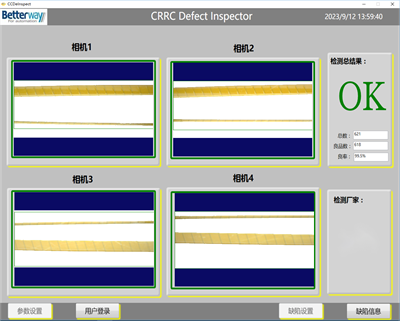

· 系统界面

系统主要功能：使用深度学习功能检测；可自动分类及输出统计表格；在线实时检测并报警输出。

· 案例价值

① 在进行检测时，不需要绕线机停线，可实现连续运转，在线检测。确保牵引线在绕线成卷的过程中，没有瑕疵品流出；

② 多个相机多个面同时检测,从拍照到软件给出结果总共不到1秒钟，简单方便，相对人工检测效率提高 50 倍以上；

③ 可全天24小时连续不停线工作，同时也可以减少人工检测时标准的不统一问题；

④ 一次性投入，相应的减少至少3个人工成本；

⑤ 不需要人员操作，极大的减少了人员检测的偶然性错误，保证检测的可靠性，同时能够在出现不合格产品时及时停线，人工复检，保证检测的稳定、可靠、安全；

⑥ 可兼容不同厂家、不同型号的产品，同时在添加新产品型号时只需要简单训练样本并添加程序，不需要增加机械结构，简单易操作；

⑦ 绕线成卷前的精确视觉检测，极大的保证了产品在出货前的质量问题，避免了后续工位或其它工艺的干扰检测效果更加准确，检测稳定性更加有保证。
