芯歌线激光圆柱电池弧度检测
收藏
2024-08-23 14:34:31来源: 中国机器视觉网

项目背景

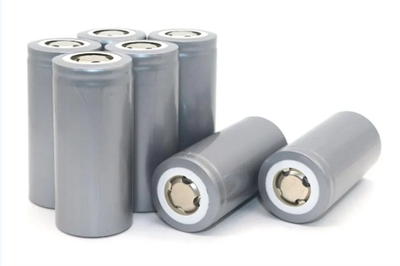

圆柱电池是各种电子设备和系统的重要组成部分,其弧度的精确度直接影响电池的性能和可靠性。如果电池的弧度存在偏差,可能导致电池装配困难、接触不良、甚至短路等故障,严重影响设备的正常运行。


芯歌激光3D轮廓相机可以对圆柱电池弧度进行高精度检测,有效保证产品的整体质量,避免缺陷电池流入市场。

检测需求


产品名称:圆柱电池;

检测项目:弧度;

检测难点:被测物表面带有反光性质,检测精度易受影响。

产品选型


3D Laser Profile Camera;sG57N;075x040;安装距离:75mm;Z轴量程(F.S.):21mm;X轴宽度(基准):41mm;Z轴线性度:±0.035% F.S.;Z轴重复精度:0.8um;X轴轮廓点数:3240;扫描速度:1250~24000帧/秒。

检测原理


通过模板匹配工具获取产品轮廓,进行定位;

通过局部局面拟合出电池的截面,计算圆柱电池的弧度;

夹具设计需考虑相机的三角量测方式,务必确保夹具不会遮挡产品的测量区域,并保持机台稳定。

成像展示



检测优势

sG57N075X040重复精度0.8um,适用于精细化检测任务,不易受被测物材质、颜色和表面光洁度影响,提供优质3D点云;

通过特别设计的激光光源发射平行光,抑制杂散光,进一步提升扫描清晰度和分辨率,对生产现场复杂光照条件具备更强的抗干扰能力;

IP67保护结构,安装维护方便,抗干扰性强,适用于适应各种复杂环境;

高性价比,为客户提供高价值、可靠、灵活的整套3D解决方案。
