无惧材质与形状,深视智能光谱共焦位移传感器精准测量手机镜头模组高度
收藏
2025-05-29 17:35:58来源: 中国机器视觉网

项目背景

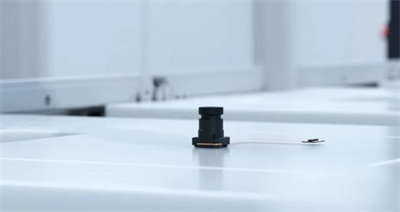

在智能手机摄像头模组向高像素、轻薄化演进的趋势下,镜头模组高度的精准控制已成为影响成像质量的关键因素。

然而,手机镜头模组通常由多种材质组成,如玻璃、金属、塑料等,这些材质对光线的反射特性差异较大。同时,镜头模组的形状也较为复杂,存在曲面、台阶等多种结构,增加测量的难度。

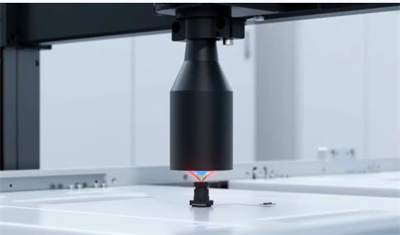

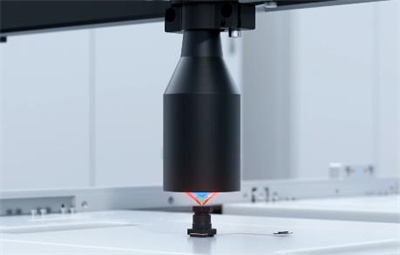

深视智能SCI01045光谱共焦位移传感器集成多项核心技术优势,以 0.006μm 分辨率和 ±0.2μm 线性精度为基础,结合超强材质适应性、33kHz 高速采样频率及非接触式测量技术,有效攻克不同材质、形状镜片的高精度检测难题。

检测需求


测量项目:手机镜头模组高度;项目难点:兼容不同材质、形状的镜片;精度要求:2μm。

产品应用优势


超高测量精度:

深视智能SCI系列光谱共焦位移传感器线性精度至高可达 ±0.2μm,轴向分辨率最高可达 0.006μm,微米级光斑直径能够准确测量微小段差,精准捕捉手机镜头模组高度的微小变化,满足超薄手机镜头模组的高精度检测要求。· 超强材质适应性
采用自研超强感光算法搭配超亮光源,无惧各种材质、形状测量,轻松应对高透明、高反光、低反射率、粗糙等不同形状材料表面,解决了传统测量方法在面对吸光材质时信号无法稳定回传的难题,能够对手机镜头模组的各种复杂材质进行稳定可靠的测量。· 33kHz高速采样。

依托高速CMOS传感器与FPUT算法,深视智能SCI01045光谱共焦位移传感器采样频率高达 33kHz,能够实时跟踪测量手机镜头模组在自动化生产线上的高度变化,准确测量高速移动的物体以及高频率震动的幅度,避免因运动速度过快导致的漏检风险,有效提高生产效率。

大回光角度设计:

深视智能SCI01045光谱共焦位移传感器回光角度高达 ±45°,有效避免测量盲区,即使在测量具有复杂形状和曲面的手机镜头模组时,也能精确扫描其真实轮廓,确保测量结果的准确性。

丰富的对外接口:

支持 RS232 和以太网通信模式,模拟量和开关量输出,能够方便地与现有的自动化检测设备和生产线控制系统进行集成,实现数据的快速传输和实时监控。
