激光位移传感器在石墨舟（用于半导体、光伏等领域的承载工具）的应用中，主要围绕石墨舟的尺寸检测、形变监测、定位校准及自动化生产流程优化展开，本文将从应用场景、技术原理、实施方案及行业价值等方面详细解析。

一、石墨舟的应用背景与检测需求

1.1 质与结构

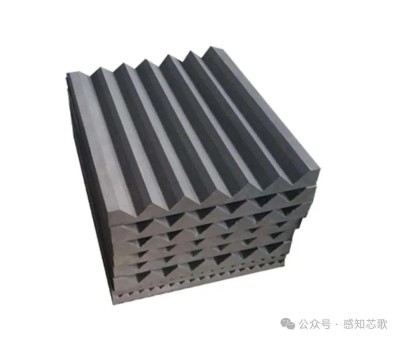

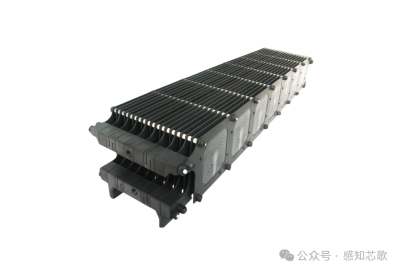

由高纯石墨（纯度≥99.95%）加工而成，具有耐高温（1200℃以上）、化学稳定性强等特点，结构多为多层槽式框架（如光伏 PECVD 设备中常用的 125/156mm 硅片石墨舟，层数可达 50 层以上）。

1.2 核心需求

尺寸精度要求高（槽间距公差≤±0.1mm），避免硅片装载时卡滞或倾斜；形变监测（高温循环后翘曲度≤0.5mm），防止影响镀膜均匀性；自动化产线中快速定位与缺陷检测。

二、激光位移传感器的核心应用场景

2.1 石墨舟生产加工中的尺寸检测

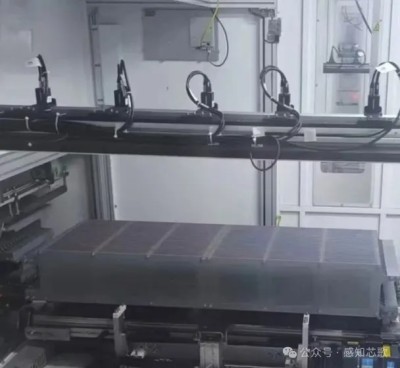

（1）槽间距测量

技术方案：线激光传感器（沿石墨舟长度方向扫描，获取每层槽位的间距数据，与 CAD 模型比对（如 156mm 硅片槽间距标准为 156.5mm±0.1mm）。

精度指标：测量分辨率：1μm，重复精度：±5μm。

（2）槽深与槽宽检测

技术方案：点激光位移传感器（垂直扫描槽壁，计算槽深（标准 5-10mm）及槽宽（硅片厚度 + 0.2mm）的一致性。

精度指标：深度误差：≤±0.05mm，槽宽误差：≤±0.03mm。

（3）平面度与翘曲度测量

技术方案：扫描石墨舟框架表面，生成三维点云，计算平面度（标准≤0.3mm/100mm）。

精度指标：三维重建精度：±20μm，扫描速度：1000 点 / 秒 。

2.2 石墨舟使用过程中的形变监测

（1）硅片装载定位

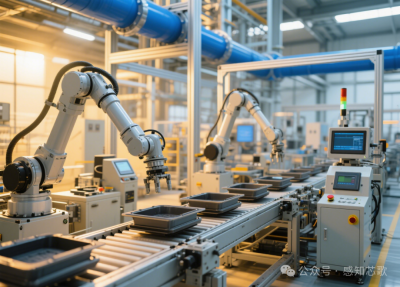

在石墨舟上料工位，激光位移传感器检测舟体边缘位置，引导机械臂精准抓取（定位精度≤±0.2mm），避免硅片装载时碰撞槽壁（碎片率从 3% 降至 0.5%）。

（2）多舟体对接校准

连续式生产线上，传感器扫描相邻石墨舟的端面平整度，通过伺服系统调整位置，确保硅片传输轨道平滑（对接缝隙≤0.1mm），提升传输效率（节拍从 12 秒 / 舟缩短至 8 秒 / 舟）。

2.3 缺陷检测与质量分级

（1）表面损伤识别

点激光扫描石墨舟表面，检测划痕（深度≥0.1mm）、崩角（尺寸≥0.5mm×0.5mm）等缺陷，通过灰度值分析区分轻微损伤与报废级缺陷（识别率≥98%）。

（2）图层厚度监测

对涂覆抗氧化层的石墨舟，激光位移传感器通过测量涂层表面与基材的距离差，计算涂层厚度（标准 5-10μm），确保涂层均匀性（厚度偏差≤±1μm）。

三、行业应用价值与技术趋势

3.1典型效益

生产效率提升：某半导体石墨舟厂商引入自动化激光检测线后，单舟检测时间从 10 分钟降至 1.5 分钟，日产能提升 60%。质量成本降低：硅片装载碎片率下降 80%，石墨舟更换周期延长 50%，年节约成本 120 万元。工艺优化：通过形变数据追溯，优化石墨舟热处理工艺，高温翘曲度降低 40%。

3.2技术趋势

三维视觉融合：激光位移传感器与结构光相机集成，实现石墨舟全表面缺陷的三维可视化检测（如裂纹深度定量分析）。AI 智能诊断基于深度学习算法，对激光扫描数据进行模式识别（如自动区分正常磨损与异常损伤），减少人工判读误差。原位监测技术：开发耐高温激光传感器（耐温≥300℃），实现在炉内动态监测石墨舟形变，支撑工艺实时优化。

四、总结

综上所述，BZ系列产品凭借其IP67的高防护等级和优秀的温度特性，完美适配了木工机械在各种严酷工矿下的应用需求。这种产品在恶劣的粉尘环境中能够稳定可靠地工作，为木工行业的智能化转型提供了强有力的支持。
