随着无纸化办公的普及，消费者对于键盘、显示器、鼠标等设备的灵敏度、美观度和舒适度提出更高要求，这使得中国智能硬件市场规模快速增长，也同时造就了键盘行业的不断革新，力求为消费者带来更友好、更极致的用户体验。

此次大恒图像接收到的视觉需求，是配置在电脑笔记本上的背光键盘缺陷检测。背光键盘起源于普通键盘，它能带给用户更好的使用感，满足更个性化的需求。背光键盘的按键或者面板发光，在夜晚不开灯的情况下，也能清楚的看到按键上的字母。

方案概述

大恒图像以某品牌笔记本电脑发光键盘为例，通过视觉检测背光键盘的漏光缺陷，防止缺陷品流入市场给品牌带来不可逆的影响。检测范围设定在每个键盘帽除了底部外的其他五个面，不允许存在除字符发光区外其他的漏光区域（缺陷单方向长度不允许超过0.2mm）。

大恒图像自主设计并部署了此次视觉检测系统的搭建及软件检测算法的二次设计开发。

相机：DALSA TDI线扫相机

镜头：施耐德专业大靶面镜头

算法：基于HALCON机器视觉包二次开发

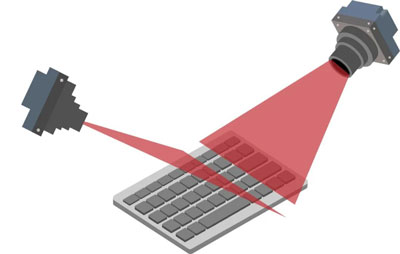

相机架设图

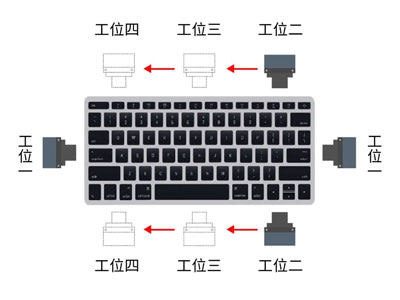

在工位架设上，共设计了4个工位，分别在左右方向移动扫描一次；旋转后，在上下方向移动扫描三次。完成整体扫描后，将局部缺陷结果标识在整体图示上。

工位架设图

方案展示

检测效果如下：

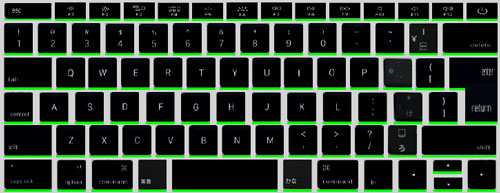

OK（无缺陷）

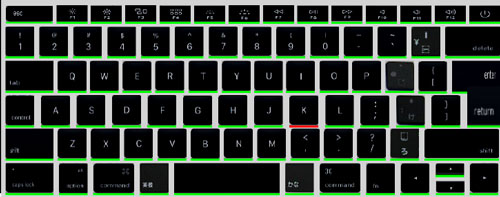

NG（有缺陷）

局部缺陷效果图

相关产品推荐

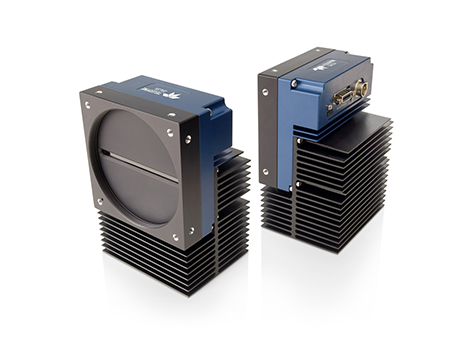

Linea HS系列 - 高速TDI相机
