光源对测量检测系统的性能起着重要作用，精确的光学结构设计可以提高捕获图像的质量，准确地分离目标和背景信息，不充足的光线会使捕捉到的图像无法满足需求，针对不同的检测对象，不同的形状光源应运而生。我们来看看影像测量仪器中最常用的LED光源——环形光源。

环形光源，顾名思义，其形状呈环形，是由高密度LED经结构优化特殊设计阵列而成的，可提供多种不同照射角度、不同颜色的选择。能够提供均匀、稳定的光照，其亮度高，安装方便，让测量设备系统能够更好地捕捉高质量的图像。由于环形光源的尺寸、形状，发光夹角的不同，我们分别来了解一下各种环形光源。

0度环形光源

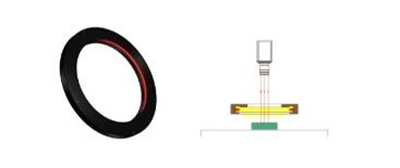

0度环形光是标准的环形光，安装位置远离物体，靠近相机，因为光线来自LED元件的直接照射，被测物视野中心可有效地被照亮。

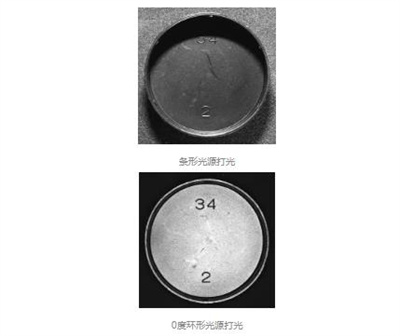

当拍摄镜头盖上的雕刻字体时，如下图所示，若使用条形照明，则会出现阴影，并且拍摄的字体图像不那么清楚。而使用0度环形照明，可捕捉明亮的背景，并且被测物上的雕刻字体更清晰，获得更高对比度的图像。条形光与0度环形光相比，它与低反射率物体具有更好的兼容性。

这种光源广泛应用于各种字符识别，外观检测，损伤与污垢检测，二维码读取，基板上的零件检测等。
30/60度环形光源
30/60度环形光与0度环形光相比，在水平方向上的照射光线更强，安装时靠近物体，并从四周以低角度照射，可更加突出物体的不平整部分。

当使用0度环形光进行智能手表玻璃盖划痕成像实拍时，当从高角度拍摄成像时，光被反射，手表盖上的划痕难以被捕捉到，如果使用30度环形光源拍摄时，可消除眩光，采集的图像效果好，划痕清晰可见。如下图所示。

这种光源主要应用于金属零件的边缘提取，电子零件的字符识别，基板上的零件检测，标签检测，对准标记成像等。

90度环形光源

90度环光是一种环状薄光，可从各个方向水平进行照射，需要尽可能安装在靠近物体的位置，物体的边缘及平面，可在水平表面获取物体边缘及平面上的细微不规则异物。

例如拍摄塑料隔板上的回收标记时，当使用0度环形光源成像时，标记和背景之间的对比度很低，而使用90度环形光源时，成像可实现更高的对比度，标记成像的更加明显清晰。如下图所示。

0度环光成像90度环光成像这种光源应用于各种边缘检测，金属表面的刻印、损伤与污垢检测，晶片上的异物检测，收缩薄膜的结合部检测，橡胶的凹凸字符识别等。此外，环形光源还有一些特殊的产品，如半环形即弧形光源，高亮环形光源及环形无影光源等等。实际选择环形光源时，需要考虑的因素很多，比如所拍摄物体的情况、光源颜色、大小、调光距离、角度等，选择合适的环形光源可极大的提高检测效果和生产效率。

（文章来源于新天光电，如有侵权请联系删除）
